Система сбора данных с шины CAN - imc busDAQ

 BusDAQ

Регистратор данных шины CAN





IMC GMBH

Семейство регистраторов busDAQ / busLOG

Семейство измерительного оборудования imc busDAQ/ busLOG выполняет синхронизированный перехват блоков данных CAN, в частности результатов измерений и информации о состоянии. Помимо шины CAN некоторые модели данного оборудования можно подключить к шинам LIN и ARINC. Поддерживаются 8 узлов, а также разнообразные протоколы, среди которых CCP и KWP2000. Модуль busDAQ можно подключать к любым стандартным устройствам шины CAN, таким как датчики, измерительные усилители или электронные блоки управления. Результаты измерений, передаваемые через шину CAN, можно активировать, демонстрировать и обрабатывать математически необходимым образом, чтобы изучить исследуемый процесс. Параметры протокола могут быть импортированы или настроены с помощью imcDevices - удобного программного обеспечения. Все параметры декодируются и сохраняются с указанием их физических единиц.

Использование базы данных векторов

В большинстве случаев значения параметров уже доступны в виде базы данных векторов, которую можно импортировать с помощью любого модуля busDAQ. Благодаря этому можно быстро и легко задать значения большого количества параметров.

В качестве внутреннего хранилища данных используются карты флэш-памяти Compact Flash или дополнительный жесткий диск с интерфейсом IDE. Выбор ёмкости жесткого диска определяется конкретными требованиями. Стандартная комплектация интерфейсом Ethernet TCP/IP упрощает подключение к компьютеру или интеграцию в децентрализованные измерительные сети.

Семейство измерительного оборудования imc busDAQ/ busLOG выполняет синхронизированный перехват блоков данных CAN, в частности результатов измерений и информации о состоянии. Помимо шины CAN некоторые модели данного оборудования можно подключить к шинам LIN и ARINC. Поддерживаются 8 узлов, а также разнообразные протоколы, среди которых CCP и KWP2000. Модуль busDAQ можно подключать к любым стандартным устройствам шины CAN, таким как датчики, измерительные усилители или электронные блоки управления. Результаты измерений, передаваемые через шину CAN, можно активировать, демонстрировать и обрабатывать математически необходимым образом, чтобы изучить исследуемый процесс. Параметры протокола могут быть импортированы или настроены с помощью imcDevices - удобного программного обеспечения. Все параметры декодируются и сохраняются с указанием их физических единиц.

Использование базы данных векторов

В большинстве случаев значения параметров уже доступны в виде базы данных векторов, которую можно импортировать с помощью любого модуля busDAQ. Благодаря этому можно быстро и легко задать значения большого количества параметров.

В качестве внутреннего хранилища данных используются карты флэш-памяти Compact Flash или дополнительный жесткий диск с интерфейсом IDE. Выбор ёмкости жесткого диска определяется конкретными требованиями. Стандартная комплектация интерфейсом Ethernet TCP/IP упрощает подключение к компьютеру или интеграцию в децентрализованные измерительные сети.

Надежная архитектура системы

Всесторонняя настройка системы с помощью imcDevices busDAQ, как и все другие измерительные устройства imc, управляется с помощью программного интерфейса imcDevices. Данное программное обеспечение для платформы Windows входит в стандартный комплект поставки и помогает выполнять измерения быстро и надежно без программирования. С помощью imcDevices можно вручную или автоматически настроить параметры измерений, функции реального времени, триггерные устройства и режимы хранения. Отображение графиков результатов измерений в окне кривых и подготовка отчетов с помощью генератора отчётов - встроенные возможности ПО imcDevices.

busDAQ - персональный анализатор

Наиболее важным улучшением imcDevices является компьютерное средство Online FAMOS для цифровой обработки сигналов, которое предоставляет возможность работы с произвольными функциями и виртуальными каналами, в результате чего busDAQ превращается из простого регистратора данных в персональный анализатор. Необходимые результаты вычисляются с использованием необработанных данных, после чего расчеты представляются в виде графиков. Пользователям доступно широкое разнообразие математических и статистических функций, быстрое Фурье-преобразование, подсчет классов и т. д.

busDAQ - анализ данных

Новейшая версия ПО imc FAMOS 5.0 предоставляет обширные возможности анализа, оценки и документирования результатов измерений. Модуль busDAQ сохраняет данные непосредственно в формате imc FAMOS.

Различные варианты применения

busLOG - модуль сбора данных

BusLogДанный доступный по цене модуль предназначен для решения стандартных чётко определенных задач регистрации данных. Низкое энергопотребление, управляемый спящий режим и быстрое возобновление измерений (всего лишь за 200 мс с помощью функции пробуждения по шине CAN) превращают модуль busLOG в идеальный инструмент для испытаний автомобилей и транспортного парка. Модуль предоставляет огромные преимущества благодаря высокой степени целостности данных, режиму самоактивации и дистанционному контролю функциональных возможностей через Интернет.

busDAQ-2 - интеллектуальные измерительные сети

BusDAQ-2 - интеллектуальные измерительные сетиbusDAQ-2 вместе с двумя узлами и расширенными возможностями, такими как интерактивные функции, беспроводная локальная сеть, модем, дисплей и прямое подключение к глобальной системе позиционирования, представляет собой стандартный модуль для измерительных сетей с децентрализованными передатчиками CAN, среди которых датчики, блоки управления или измерительные модули CANSAS.

busDAQ-X - регистратор данных, поддерживающий работу с несколькими шинами и протоколами

BusDAQ-xbusDAQ-X - универсальная и адаптируемая система с возможностью расширения до 8 узлов за счёт дополнительных многошинных интерфейсов. Благодаря расширенным возможностям, таким как интерактивные функции, беспроводная локальная сеть, модем, дисплей, цифровые входы и выходы, а также прямое подключение к глобальной системе позиционирования, можно легко настроить даже сложные измерительные сети и системы испытания автомобилей.

Надежный сбор данных в экстремальных условиях

Высокие температуры окружающей среды и конденсация в результате перепадов температуры могут повредить большинство измерительных электронных устройств и компьютеры. По этой причине измерения, проводимые внутри или вблизи крупного производственного оборудования, заводов и особенно на испытательных транспортных средствах, должны выполняться с использованием специальных средств.

По этой причине семейство модулей busDAQ обладает расширенным диапазоном рабочих температур и защитой от конденсации. Это означает, что работа модулей гарантируется при внутренних температурах в диапазоне от -40 °C до +85 °C.

Работа независимо от компьютера -режим автозапуска

В таких агрессивных условиях использование ПК попросту невозможно. Поэтому модули семейства busDAQ могут работать автономно, как «черный ящик». В режиме автозапуска выполняется автоматическое распознавание сохраненных настроек, при этом устройство самостоятельно подготавливается к началу измерений в течение 200 мс. В случае сбоя энергоснабжения активируется система бесперебойного электропитания, которая закрывает файлы измерений без потери каких-либо данных.

Беспроводные измерения, визуализация данных и параметризация

В тех случаях, когда busDAQ размещается в труднодоступных местах, с помощью беспроводной локальной сети можно выполнять параметризацию и/или отображать данные проводимых измерений.

Интерфейс управления

Интерфейс управления и отображения представляет собой графический терминал, пригодный для чтения при солнечном освещении, и способен работать при температурах до -40 °C.

Графический терминал, пригодный для чтения при солнечном освещении

Широкий спектр параметров, функции начала/прекраще-ния измерений и графический вывод данных доступны с помощью внешнего устройства отображения информации. Графический дисплей imc Graphical Display обеспечивает высокую эксплуатационную надежность при работе независимо от компьютера. Функциональность этого дисплея включает в себя основные возможности управления и упрощает эксплуатацию системы.

Дисплей надежен в работе и обеспечивает отличную цветопередачу в широком диапазоне температур от -40 °C до +70 °C. Конфигурация, назначение кнопок и стиль отображения настраиваются с помощью редактора дисплея, который является частью imcDevices.

Беспроводные продолжительные наблюдения и дистанционное обслуживание с помощью модема, Интернета и стандарта GPRS

Соединения

busDAQ помогает выполнять продолжительные наблюдения и дистанционное обслуживание с помощью модема, Интернета и стандарта GPRS.

Поддержание производительности системы, локализацию случайных ошибок и продолжительные наблюдения для целей предупредительного обслуживания можно значительно упростить с помощью дистанционного контроля на основе ресурсов Интернета. За счёт автоматического мониторинга транспортных средств, установок или заводов в сочетании с беспроводной передачей результатов измерений можно сэкономить время и деньги.

В идеальном случае измерительное или контролирующее устройство должно самостоятельно по SMS, электронной почте или факсу передавать техническим специалистам соответствующие результаты измерений и информацию о превышениях пороговых значений. Кроме того, также должны быть доступны постоянный оперативный мониторинг и дистанционная параметризация через Интернет. Все модули busDAQ могут оснащаться GPRS-модемами. Помимо этого компания imc предоставляет коммуникационную платформу на основе ресурсов Интернета. Подключиться к коммуникационной платформе можно через Интернет с помощью компьютера, а также используя модуль busDAQ и каналы GPRS, предоставляемые любым оператором мобильной связи стандарта GSM.

Глобальная система позиционирования

Глобальная система позиционированияС помощью глобальной системы позиционирования также можно оценить результаты измерений с учетом локальных обстоятельств и условий.

Испытание отдельных транспортных средств или всего транспортного парка

 система позиционированияПри испытании отдельных транспортных средств или всего транспортного парка всегда требуется выполнение распределенных измерений.
Результаты измерений записываются через шину CAN с помощью регистратора данных busDAQ.
Если автомобиль выключен, модуль busDAQ находится в спящем режиме.

Запуск измерения выполняется, например, после открытия двери автомобиля. В течение 200 мс сообщение CAN запускает предварительно настроенную процедуру измерения. Одновременно с этим модуль busDAQ автоматически подключается к коммутационному центру через сеть GPRS.
После этого с помощью компьютера можно получить доступ к любому измерительному устройству в транспортном парке. Выполняется автоматическое уведомление о всех превышениях пороговых значений. Всю последовательность измерений можно быстро передать на домашний персональный компьютер. И последнее, но не менее важное, дистанционная параметризация измерительных устройств возможна без каких-либо затруднений.

Надежная архитектура системы

Полная настройка параметров с помощью imcDevices

Полная настройка параметров с помощью imcDevicesНаряду со всеми другими измерительными устройствами компании imc с поддержкой Ethernet, модули busDAQ снабжены единым графическим пользовательским интерфейсом imcDevices. Интерфейс imcDevices позволяет выполнить полную ручную или автоматическую настройку всех параметров измерений, функций реального времени, сигналов запуска каналов и режимов сохранения данных. Отображение графиков результатов измерений в окне кривых и подготовка отчетов с помощью генератора отчётов — встроенные возможности ПО imcDevices. Данные функции осуществляются с помощью меню.

Основные характеристики многошинного регистратора данных busDAQ

  • Шины обмена сообщениями для автомобильных систем, такие как CAN, LIN и ARINC
  • Протоколы блоков управления, например CCP и KWP 2000
  • Автономная работа и самоактивация без компьютера, внутренний жесткий диск с интерфейсом IDE или карта памяти типа Compact Flash, спящий режим, пробуждение по шине CAN, время запуска 200 мс
  • Определение положения с помощью глобальной системы позиционирования
  • Резервное хранение данных внутри модуля и/или компьютера
  • Дистанционные измерения (GPRS)
  • Возможность подключения к беспроводной локальной сети
  • Выполнение математических операций в режиме реального времени, среди которых статистические функции, быстрое Фу-рье-преобразование, подсчет классов, произвольные виртуальные каналы и т. д.
  • Уменьшение объемов данных, получаемых в режиме реального времени
  • Рабочая температура в диапазоне от -40 °C до +85 °C (допускается конденсация)
  • Экспорт, отображение и обработка сообщений шины CAN (результаты измерений)
  • До 8 узлов CAN (зависит от модели busDAQ)
  • До 512 каналов промышленной сети для каждого эксперимента
  • Инициализация датчиков шины CAN
  • Удобная параметризация с помощью помощника шины CAN
  • Отправка сообщений CAN
  • Протоколирование всех сообщений с помощью отметок времени
  • Использование базы данных векторов

Эффективная системная интеграция с imc COM и LabView

Среда разработки под названием imc COM способствует интеграции систем независимо от языка программирования.

Библиотеки классов можно встраивать во все современные языки программирования согласно широко распространенной объектной модели COM. Благодаря этому доступны все функции любого аппаратного или программного семейства продуктов imc. В сочетании с интерфейсами Ethernet TCP/IP и CAN программное обеспечение imcDevices предоставляет открытые интерфейсы и документированные форматы данных для задач интеграции систем и объединения с оборудованием сторонних поставщиков.

busDAQ также можно легко интегрировать в существующие системные среды LabView. Компания imc предлагает целый ряд решений VIs™ и примеров реализаций, которые доступны напрямую с помощью палитры функций LabView™.

С помощью VIs™ можно настроить, запустить, остановить и контролировать программное обеспечение imcDevices, а также сохранять и извлекать результаты измерений.

Оценка данных с помощью ПО imc FAMOS для анализа сигналов

Оценка данных с помощью ПО imc FAMOS для анализа сигналовСамый быстрый способ достижения приемлемых результатов и обработки результатов измерений называется FAMOS. Данное ПО для анализа сигналов идеально адаптировано к требованиям повседневных испытаний и измерений, а также может использоваться независимо от типа измерительного оборудования. Окно кривых предоставляет широкие возможности для отображения данных, в то время как генератор отчётов упрощает документирование результатов измерений и анализа. Помимо формата данных imc программа FAMOS поддерживает широкий спектр других форматов благодаря файловому помощнику, который может быстро импортировать данные из устройств сторонних поставщиков. Весь процесс можно автоматизировать с помощью редактора последовательностей.

Полная настройка параметров

Унифицированный программный пакет с открытой архитектурой системы

 программный пакет с открытой архитектурой системы

Надежное системное ПО imcDevices обладает интуитивно-понятным интерфейсом. ПО imcDevices способно распознать конфигурацию оборудования системы и моментально начать выполнение измерений. imcDevices позволяет выполнить полную интерактивную настройку всех параметров измерений, таких как параметры каналов, сигналы срабатывания, функции реального времени, отображение результатов измерений, а также подготовка отчетов об измерениях, сохранение и архивирование данных.

Непосредственное отображение результатовПараметры конфигурации и результаты измерений могут храниться в компьютере и на внутреннем носителе данных. Благодаря этому возможна автоматизация измерений в сочетании с функциями анализа и отклика в реальном времени, а также отображение, документирование и хранение данных.

Непосредственное отображение результатов

12Если необходимо интерактивное отображение результатов измерений, можно использовать компьютер. Компьютер не выполняет измерения, а используется всего лишь для настройки параметров измерительной системы и интерактивного отображения результатов измерений.

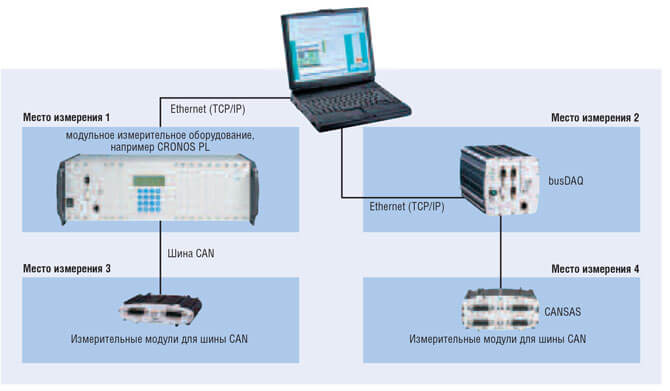

Построение децентрализованных измерительных сетей

Клиент-серверное использование устройств из всего спектра семейств продуктов imc реализуется без каких-либо проблем благодаря объединяющему пользовательскому интерфейсу ПО imcDevices. busDAQ управляется через сеть Ethernet TCP/IP или с помощью беспроводной локальной сети. Многочисленные модули busDAQ совместно с другими измерительными системами imc можно подключить к измерительной сети с помощью унифицированного программного обеспечения. Построение подходящих децентрализованных измерительных сетей возможно без каких-либо проблем.

15

Непосредственный просмотр результатов измерений

Неотъемлемые компоненты imcDevices: окно кривых и генератор отчётов

Во время измерения все полученные данные можно продемонстрировать одним щелчком мыши. При открытии окно кривых автоматически задает подходящий масштаб изображения и отображает оптимальный диапазон значений. Последующее повторное масштабирование осей и изображения на дисплее возможно без вмешательства в выполняемое измерение.

Доступен широкий спектр режимов отображения, которые можно настроить по своему усмотрению и применять после завершения измерения. Данные могут быть представлены в виде стандартной временной зависимости, графиков с несколькими осями Y, одиночных значений, таблиц измеренных значений, столбчатых индикаторов и широкого спектра трехмерных проекций, таких как каскадная диаграмма, карта цветов и т. д. Диапазон отображения можно изменять и масштабировать необходимым образом.

Возможна также немедленная передача данных для автономной обработки (например, с помощью FAMOS 5.0).

16

Столбчатый индикатор с управляемыми указателями

17

Трёхмерное представление подсчета классов

 18

Порядковые линии результатов измерения, построенные
на графике в зависимости от угла

 20

Одиночные значения

19

Список записей журнала
с отметками времени

 22

Каскадная диаграмма

 21

Автоматическое масштабирование

 23

График результатов измерения с автоматически добавленными отчетными данными

 24

Различные толщины линий

 2527

Увеличенный фрагмент сигнала и измерительные курсоры

 26

Увеличенный фрагмент сигнала и измерительные курсоры

 28

Область характеристической кривой на графике изолиний

29

Отображение данных с различными частотами дискретизации в табличном виде

 30

Синхронизированное отображение результатов измерения и видеоданных

 31

Трехмерное отображение данных спектра













































































Подготовка профессиональных отчетов

32Каждый техник-испытатель желал бы, чтобы отчеты об измерениях готовились сами по себе одним нажатием кнопки. imcDevices содержит генератор отчётов, который вместе с imc FAMOS 5.0 идеально реализует эту мечту. Существует возможность быстрой и удобной подготовки отчетов об измерениях с их последующей незамедлительной распечаткой или передачей на печать в другую программу. Все сигналы измерения, доступные для показа, могут быть также добавлены в отчет одним щелчком мыши будь то только что полученные сигналы измерения или ранее сохраненные данные. Размер векторного изображения можно впоследствии изменить. Графики можно сместить и привязать с использованием точной координатной сетки. Текстовые вставки и графические структурные элементы, такие как линии, стрелки, логотипы компаний и т. д., могут обладать различными цветами, размерами и углами ориентации. Для ещё большего ускорения обработки результатов можно использовать аналитическое ПО FAMOS 5.0, позволяющее создавать шаблоны, которые экономят время и силы при подготовке рутинных отчетов.

Online FAMOS превращает busDAQ в персональный анализатор

Online FAMOS: вычисления в режиме реального времени, ручное и автоматическое регулирование

Помимо простой настройки параметров цифровых преобразователей, наиболее важным улучшением ПО imcDevices является модуль Online FAMOS — процессор для цифровой обработки сигналов, который содержит множество функций реального времени.

Функции выполняются в режиме реального времени быстро и независимо от компьютера. Online FAMOS разрешает произвольное задание пользовательских функций и виртуальных каналов, а также превращает busDAQ из регистратора данных в персональный анализатор.

К любому одному или всем каналам можно применить средства анализа в режиме реального времени. Параметры сжатия данных (алгоритм дедубликации данных), цифровые фильтры, частоты, отклики и пороговые уровни сигналов можно легко задать путем простого ввода формул с использованием формы записи карманного калькулятора в редакторе формул. Настройка параметров функций выполняется с помощью интерактивных инструкций помощника по функциям.

35 2Результат по запросу

  • Произвольное вычисление результатов с использованием измерительных каналов
  • Текущий контроль предельно допустимых значений параметров всех измерительных каналов, а также аварийное оповещение и ответное срабатывание по условию
  • Команды управления для контроля процессов измерения и обмена данными с другими устройствами
  • Алгоритмы автоматического регулирования
  • Журнал с функцией записи событий

Испытания на долговечность и усталость материалов

034Функциональность Online FAMOS можно расширить за счет дополнительного комплекта подсчета классов для специальных областей применения, связанных с испытаниями материалов на прочность.

Подразумевается использование стандартных процедур согласно стандарту DIN 45667:

  • Процедура подсчета методом «падающего дождя» с многочисленными параметрами
  • Одно- и двухмерные гистограммы
  • Революционный подсчет классов Процедура TrueMax гарантирует, что важные минимумы и максимумы будут подсчитаны правильно даже при низких частотах дискретизации.

Аналитическое отслеживание порядков для вращающихся деталей

34Данный комплект Online FAMOS содержит обширный набор математических функций и примеров для анализа сигналов, связанных с вращающимися механизмами.

Спектр порядков при пуске или останове механизмов, частотный спектр в зависимости от оборотов или спектр 1/3-октавы могут вычисляться в реальном времени.
Сигналы измерения или отдельные линии порядков могут быть представлены в виде графика не только в зависимости от времени, но и как функции угла и оборотов.

Произвольное определение инструкций подсчёта и контроля с использованием простой формы записи без компьютера с одновременным отображением результатов в режиме реального времени.

Сигналы измерения или отдельные линии порядков могут быть представлены в виде графика не только в зависимости от времени, но и как функции угла и оборотов.

Произвольное определение инструкций подсчёта и контроля с использованием простой формы записи без компьютера с одновременным отображением результатов в режиме реального времени.

ПО imc FAMOS для анализа сигналов

Самый быстрый способ обработки и уточнения результатов измерений называется: FAMOS. Данное ПО для анализа сигналов идеально адаптировано к потребностям инженеров и технических специалистов, занимающихся измерениями, и может использоваться на любой аппаратной платформе. Окно кривых предоставляет широкие возможности для отображения данных. Генератор отчётов упрощает документирование результатов измерений и анализа. Помимо формата данных imc программа FAMOS поддерживает широкий спектр других форматов благодаря файловому помощнику, который может быстро импортировать данные из устройств сторонних поставщиков. Весь процесс можно автоматизировать с помощью редактора последовательностей.36
35

Обмен данными

Поддержка широкого спектра форматов данных

Для надежного импорта и экспорта сторонних форматов данных программа FAMOS 5.0 использует файловый помощник и целый ряд предварительно заданных фильтров импорта. Для произвольно определяемых специальных форматов импорта и экспорта используется импорт на основе библиотек .dll и служебная программа ImExport для автономного преобразования файлов.

Благодаря новому интерфейсу визуализации в программе FAMOS 5.0 реализация новых форматов данных выполняется быстро и удобно.

Оптимизированный интерфейс для быстрого получения результатов

Анализ данных

Для полного понимания измеренных сигналов зачастую необходим автономный анализ. Программа FAMOS представляет собой систему анализа сигналов, сочетающую в себе хороший баланс удобства использования и универсальности. С помощью FAMOS 5.0 можно обрабатывать наборы данных любой длины и создавать вычислительные алгоритмы на основе обычных математических обозначений. Доступны передовые возможности отображения данных в виде графиков или таблиц.

37
 38

Отображение данных

Наглядное представление с помощью окна кривых

Наглядное представление и отображение результатов измерений - одни из выдающихся возможностей ПО FAMOS 5.0. Встроенный диспетчер кривых позволяет свободно настраивать окна кривых, двух- и трёхмерные графики, текстовое и табличное представление данных, а также гистограммы. Добавление каналов в окна кривых выполняется простым перетаскиванием. Функции курсора и неограниченное масштабирование вместе с окном обзора доступны в стандартной конфигурации аналогично возможностям создания и нанесения текста и маркеров линий.





Автоматизация

Повышение эффективности за счёт автоматизации процедур

FAMOS 5.0 содержит редактор последовательностей для автоматизированного анализа данных, в том числе с использованием циклов и условий выбора в рамках процедур вычислений.

Все команды, доступные для выполнения в редакторе формул, можно также использовать в редакторе последовательностей путем перетаскивания, что значительно упрощает создание макросов. Так как можно обойтись без навыков программирования, создание макросов значительно упрощается, а сложный анализ выполняется одним нажатием кнопки.

 39
 40

Документирование

Создание презентаций с использованием генератора отчётов

Каждый инженер знает, что выполнение измерений может быть наиболее трудоемкой частью испытания, в то время как подготовка документации занимает больше всего времени. Именно поэтому всё программное обеспечение imc содержит полнофункциональный генератор отчётов - встроенную настольную издательскую систему для удовлетворения особых требований специалистов в области измерений. Любое графическое представление измеренных сигналов, а также таблицы, рисунки и текст, можно вставить в документ путем перетаскивания или автоматически с помощью макроязыка FAMOS 5.0.



Комплекты расширения функциональности imc FAMOS
позволяют решить целый ряд специальных задач:

  • Анализ подсчета классов
  • Анализ отслеживания порядков
  • Проектирование цифровых фильтров
  • Улучшенный спектральный анализ
  • Обработка видеоданных (синхронизация данных изо-
  • бражений и результатов измерений)
  • Поддержка стандарта ASAM-ODS
  • Библиотека классов COM
 41

 Эффективная среда программирования с использованием COM™ или LabView™

42Использование busDAQ совместно с испытательными стендами

Для использования испытательных стендов и специальных измерительных установок необходим адаптированный пользовательский интерфейс. Следовательно, системным интеграторам требуются специальные средства измерений, средства контроля процессов измерения и возможность обмена данными с внешними устройствами, такими как компоненты систем автоматизации, другие измерительные устройства и датчиковые системы. Для таких случаев требуется разработать специальный испытательный стенд или программное обеспечение устройства.

Эффективность программирования и скорость реализации проекта по разработке программного обеспечения являются основными параметрами, влияющими на время и стоимость внедрения. Обновления и расширения обслуживания систем должны предоставляться быстро и по невысокой цене.

Программные интерфейсы busDAQ позволяют легко и эффективно применять оборудование и программное обеспечение компании imc в сочетании с языком программирования, выбранным системным интегратором.

Вызовы функций в программе испытательной установки содержат всего лишь несколько строк кода



С помощью imcDevices всю процедуру измерения, в том числе все функции реального времени, отображение измеренных значений, интерактивные и автономные вычисления, хранение данных и формирование отчетов об измерениях, можно настроить и проверить до мельчайших деталей. Кроме того, все параметры можно быстро и легко загрузить с помощью всего лишь нескольких строк кода.



Контроль процесса измерения, обмен данными с другими устройствами и создание адаптированного пользовательского интерфейса остаются главными задачами, решение которых может потребовать индивидуального программирования.



43Интерфейс COM
Все функции настройки, математические операции и средства обработки графики доступны профессиональным разработчикам программного обеспечения в виде библиотек COM™. Программист может выбрать языки программирования с поддержкой модели COM™, среди которых Visual Basic™, C++™, Delphi™ и многие другие.

Интерфейс LabVIEW™

LabView™ также является широко распространенной средой программирования в измерительной технике. Пользователи по достоинству оценят графический язык программирования, так как в нем используется синтаксис, похожий на схемы электрических соединений, а также функции, объединенные в решении Virtual Instruments (VIs™). Компания imc предлагает целый ряд решений VIs и примеров реализаций, которые доступны напрямую с помощью палитры функций LabView™. Решение VIs™ помогает настраивать, запускать/останавливать и контролировать устройства (например, цифро-аналоговый преобразователь, генератор отклонений и т. д.), а также www.imcfamos.com собирать результаты измерений.

Поддержка, обучение, специальная помощь

44Высокая эксплуатационная готовность за счёт адаптированного обслуживания систем

Поддержка заказчиков необходима для оптимизации их работы с нашей продукцией, что позволяет защитить ценность наших инвестиций на многие годы вперед. Специализированное обслуживание систем обеспечивает непрерывную безаварийную работу с одновременной минимизацией общих издержек.

Наилучшее использование

Чтобы использовать оборудование наилучшим образом, необходимо хорошо разбираться во всех функциях измерительной системы. Самый быстрый способ достижения этого - заказать услуги обучения и ввода в эксплуатацию во время покупки измерительной системы.

Стандартные, специализированные и тематические учебные занятия

Новые заказчики ценят наши интенсивные вводные учебные занятия и используют их для экономии времени и денег. Опытные пользователи оценят специализированные учебные занятия и семинары по широкому спектру тем, связанных с измерительной техникой.

Если существует нехватка рабочей силы или необходимо решить хитроумную задачу...

Просто позвоните нам, и мы направим вам в помощь опытного технического специалиста.

Проблемы с оборудованием, программным обеспечением или проведением испытаний?

Воспользуйтесь квалифицированной и надежной горячей линией для решения проблем наших заказчиков. Если проблему невозможно устранить по телефону, мы можем попытаться выполнить дистанционное обслуживание через Интернет или организуем техническую помощь в личном порядке.

Доступные варианты обслуживания систем

  • Ввод в эксплуатацию
  • Продление гарантии
  • Рекомендации по эксплуатации системы
  • Срочное обслуживание
  • Поверка систем
  • Дистанционное обслуживание
  • Модернизация систем
  • Поддержка с выездом к клиенту
  • Обновление систем
  • Техническая поддержка
  • Обучение и многое другое



Варианты комплектации

busLOG – модуль сбора данных

45

Размеры (д x ш x в): 185 мм x 110 мм x 30 мм. Вес: 650 г

46

Вид сзади

busDAQ-2 – интеллектуальная измерительная сеть

Размеры (д x ш x в): 185 мм x 110 мм x 51 мм. Вес: 850 г

48

Вид сзади

busDAQ-X – регистратор данных, поддерживающий работу с несколькими шинами и протоколами

49

Размеры (д x ш x в): 185 мм x 110 мм x 110 мм. Вес: 2 кг
(при наличии 8 узлов)

50

Вид сзади (при наличии 6 узлов)

Аппаратная конфигурация busDAQ / busLOG

table1

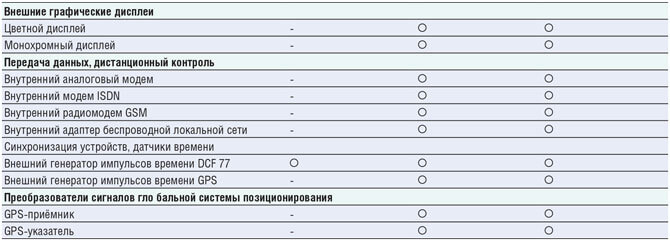

Дополнительные принадлежности

table2

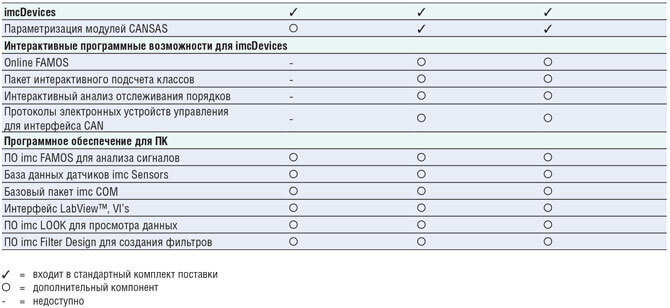

Конфигурация программного обеспечения

table3

Запросить цену
