Магнитная измерительная линейка PMIB3-HT для датчиков положения POSIMAG®
• Просто крепится
• Влагоустойчивая
• Пылезащитная
• Нержавеющий ленточный носитель информации
• Устойчива к высоким температурам

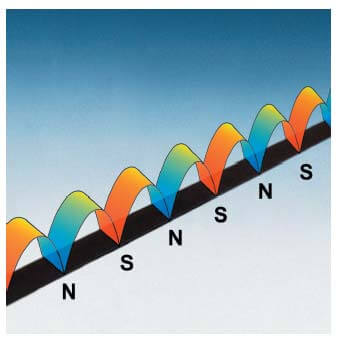

Магнитный материал представляет собой одинаковые магнитные периоды, каждый из которых служит задающей мерой (solid measure).
Спецификация
Задающая мера (solid measure)
Эластичный постоянный магнит
Подложка
CrNi 17 7 высококачественный нержавеющий ленточный носитель / РЕ
Уплотнительная лента
Высококачественная сталь (не магнитная)
Измеряемая длина
Напр. 100…2500мм (до 50м по запросу)
Ширина
10мм+0,1мм / -0,2
Толщина (с уплотнительной лентой)
1,7мм±0,1мм
Магнитный период датчика
2 мм
5мм
Линейность при 25 °С
до 30м до 50м
±40µм/м
±80µм/м
±40µм/м
±80µм/м
Опорный импульс
Макс. все 4мм
Макс. все 10мм
Измерительная длина
Диапазон должен быть кратен 4-м
Диапазон должен быть кратен 10-ти
Коэффициент линейного расширения
11х1- -6 / К
Диапазон рабочих температур
-10…+70°С
Т.к. линейка гибкая, она может крепиться с мин. радиусом 10мм на корпус цилиндра и использоваться для измерения угла. Немагнитная клеящаяся основа из стали, поставляется как вспомогательный материал.
Воспользуйтесь данной формой для определения спецификации и запроса цены:
Положение
Положение стандартной опорной метки
Периоды деления Точка переключения А Общая длина В Расположение меток 2 мм
5 мм
2 мм с высоким профилем
5 мм с высоким профилем
20,0±1мм
60,0±1мм
Длина измерения + 40 мм Длина измерения + 120 мм Другие опорные метки все 4 мм (период 2 мм) соответственно 10 мм (период деления 5 мм).

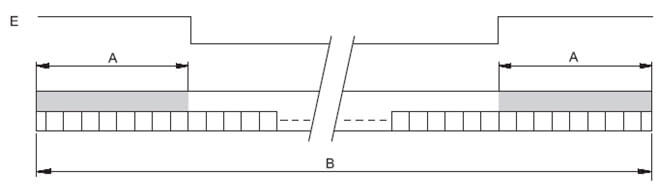

Положение метки конечной позиции
Периоды деления Точка переключения А Общая длина В Расположение меток конечной позиции 2 мм
5 мм
2 мм с высоким профилем
20,0±1мм
22,5±1мм
61,0±1мм
Длина измерения + 50 мм
Длина измерения + 50 мм
Длина измерения + 130 мм
5 мм с высоким профилем 62,5±1мм Длина измерения + 130 мм
