Система выполняет следующие функции:
- Система непрерывно в реальном времени измеряет толщину, ширину объекта с помощью оптических датчиков.
- Измерительные диапазоны ширины, толщины - в соответствии с требованиями заказчика.
- Система может измерять ширину, толщину в нескольких точках.
- Измеренные значения отображаются оператору и сохраняются.
- При выходе измеренных значений за установленные оператором диапазоны система может сигнализировать об этом и формировать выходной цифровой сигнал.
- Система может калиброваться с помощью шаблона известной толщины, ширины
В состав системы входят следующие компоненты:
- Триангуляционные датчики серии pdf RF602 (5.73 MB) / pdf RF603 (7.12 MB) в необходимом количестве.
- Теневые оптические микрометры серии pdf RF651 (4.49 MB) / pdf RF656 (6.36 MB) в необходимом количестве.
- Блок индикации, обработки и сохранения данных.
- Блок питания.
- Комплект кабелей.
Датчики располагаются вокруг измеряемого объекта следующим образом
(для примера, измеряются: толщина в одной точке и ширина в одной точке):

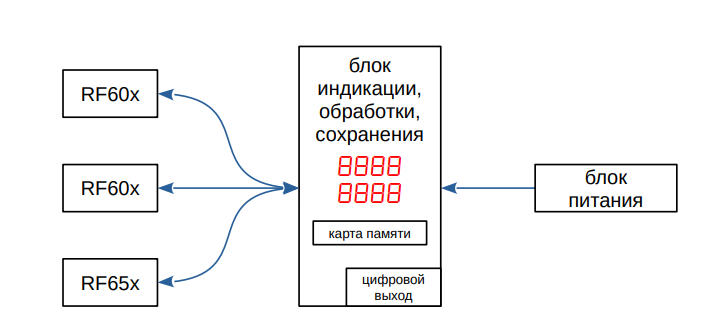

Компоненты системы соединены следующим образом
- К каждому датчику подсоединён один кабель, в котором находятся все необходимые для работы системы сигналы (питание, передача данных, …).
- Данные от датчиков передаются по цифровому интерфейсу RS485.
Блок индикации, обработки и сохранения данных выполняет следующие функции:
- Питание датчиков.
- Получение данных с датчиков.
- Обработку данных, необходимую для реализации функций систему (см. пункт 1).
- Сохранение результатов измерений.
- Формирование цифрового сигнала при выходе какого-то из измеряемых параметров за заданные пользователем диапазоны.
Система поставляется готовой к работе c полностью сконфигурированными датчиками, блоком индикации, обработки и сохранения данных.
