Сканер для бесконтактного измерения

Датчик для бесконтактного измерения и проверки профиля поверхности, размеров, деформаций, плоскостности, зазоров, объема и построения 3D-моделей.

→ pdf Инструкция по эксплуатации РФ627 (4.75 MB)

Диапазон измерения от 10 до 1165 мм
Линейность 0,05%
Частота дискретизации: 484,938,5096,6800 профилей / с
Интерфейс: Ethernet / 1000 Мбс
Входы синхронизации: RS422, 3 канала
Выходы: RS422, 1 канал
Ударные нагрузки: 30 г / 6 мс
Класс защиты: IP67
Напряжение питания: 9...30 В или 12...36 В для сканеров с синим лазером

В сканере РФ627Smart анализ, расчеты, измерения, контроль допусков выполняются по алгоритму, созданному пользователем. Результаты измерений могут быть переданы по различным протоколам (Ethernet/IP, Modbus TCP, UDP), а также на логические выходы сканера для управления исполнительными механизмами и сигнализации годности изделия.

Технические параметры

Диапазон	MR, мм	SMR, мм	EMR, мм	Хsmr, мм	Xemr, мм	Лазер	Размер, мм		Вес, кг
25/10-8/11	10	25	35	8	11	660 нм или 405 нм или 808 нм Class 2M	72х71х44	Рис. 1	0,37
65/25-20/22	25	65	90	20	22		93х63х44	Рис. 2	0,6
75/50-30/41	50	75	125	30	41
70/100-48/82	100	70	170	48	82
70/150-58/122	150	70	220	58	122
95/150-53/106	150	95	245	53	106
82/200-60/150	200	82	282	60	150
90/250-65/180	250	90	340	65	180
180/250-170/278	250	180	430	170	278		L=326	Рис. 3	2
190/300-160/300	300	190	490	160	300		L=283		1.9
220/300-203/330	300	220	520	203	330		L=374		2.1
260/400-210/400	400	260	660	210	400		L=350		2.2
325/500-268/500	500	325	825	268	500		L=415		2.3
400/600-320/600	600	400	1000	320	600		L=490		2.4
475/700-374/700	700	475	1175	374	700		L=558		2.5
545/800-425/800	800	545	1345	425	800		L=627		2.6
615/900-480/900	900	615	1515	480	900		L=696		2.7
690/1000-535/1000	1000	690	1690	535	1000		L=765		2.8
620/1165-430/1010	1165	620	1785	430	1010		L=554		2.5

Быстродействие, точность, разрешение
Быстродействие (для полного рабочего диапазона)	484 профилей/с в стандартный режиме, 938 профилей/с в режиме DS
Максимальное быстродействие (режим ROI)	5096 профилей/с 6800 профилей/c в режиме DS
Линейность (погрешность), Z ось	±0,05% от диапазона (стандартный режим), ±0,1% от диапазона (режим DS)
Линейность (погрешность), Х ось	±0,2% от диапазона
Разрешение, Z ось	0,01% от диапазона (стандартный режим) 0.02% от диапазона (режим DS)
Разрешение, Х ось	648 или 1296 точек (программируемое значение)
Лазер
660 нм или 405 нм или 808 нм Class 2M по IEC/EN 60825-1:2014
Интерфейс
Основной	Ethernet / 1000 Мбс
Входы синхронизации	RS422, 3 канала
Вход аппаратного вкл/выкл лазера	1
Выходы	RS422, 1 канал
Напряжение питания	9...30 В или 12...36 В для сканеров с синим лазером
Потребляемая мощность, не более	6 Вт (без нагревателя)
Устойчивость к внешним воздействиям
Класс защиты	IP67
Уровень вибраций	20 г / 10…1000 Гц, 6 часов для каждой из XYZ осей
Ударные нагрузки	30 г / 6 мс
Окружающая рабочая температура, °С	-20…+40 или -40…+40 для сканеров со встроенным нагревателем или -40…+120 для сканеров со встроенным нагревателем и системой охлаждения
Относительная влажность	5-95% (без конденсации)
Температура хранения, °С	-20…+70
Материал корпуса / окон	алюминий / стекло

Варианты исполнения

Принцип работы

В основу работы сканера положен принцип оптической триангуляции.

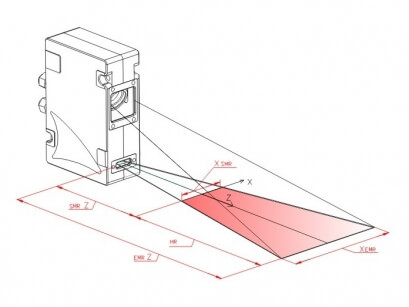

Излучение полупроводникового лазера формируется в виде линии и проецируется на объект. Рассеянное на объекте излучение объективом собирается на двумерной CMOS-матрице. Полученное изображение контура объекта анализируется сигнальным процессором, который рассчитывает расстояние до объекта (координата Z) для каждой из множества точек вдоль лазерной линии на объекте (координата Х). Сканеры характеризуются началом рабочего диапазона (SMR) по координате Z, рабочим диапазоном (MR) по координате Z, рабочим диапазоном по координате Х в начале рабочего диапазона по Z (Xsmr) и в конце рабочего диапазона по Z (Xemr).

RF627 operation
