Возобновлена поставка датчиков зарубежных производителей.
СЕНСОРИКА-М
РФ256 – широкодиапазонные датчик

Абсолютные линейные энкодеры предназначены для измерения и контроля перемещений, размеров, биений, расположения и профиля поверхностей, деформаций технологических объектов.

Зарегистрированы в Государственном реестре средств измерений РФ под №57370-14

Линейные энкодер РФ256
  • Со встроенным дисплеем
  • Автономным источником питания
  • Диапазон измерений, мм: 15, 35 и 55
  • Точность, мкм: ±1
  • Разрешение, мкм: 0,1; 0,5

Спецификация

Абсолютные линейные энкодеры РФ25х, технические характеристики

Модель
РФ251-3
РФ251-25
РФ256-15
РФ256-35
РФ256-55
Диапазон контроля, мм
3
25
15
35
55
Погрешность (при Т=20 0С), мкм
± 2
± 3
Дискретность отсчета, мкм
0.1  или  0.5 или  1 или 5 или 10
Выходной интерфейсцифровой
RS422
(RS485 и SSI или RS232) и (EncD5 или EncD10 - эмуляция квадратурных сигналов инкрементных преобразователей)
аналоговый
нет
0…20 мА (нагрузка 500 Ом) или 0…10 В
Вход внешней синхронизации
нет
опто-изолирован
Логические выходы
нет
два выхода, NPN: 100 мА max; 40 В max
Индикатор работы
нет
двухцветный светодиод
Напряжение питания, В
12 (без аналогового выхода) 15 (с аналоговым выходом)
Макс. потребляемая мощность, Вт
0,75
Класс защиты
IP57
IP50
Рабочая температура, °С
-40…+50
-10…+50
Вес (без кабеля), г
110
110
150
180



Принцип работы

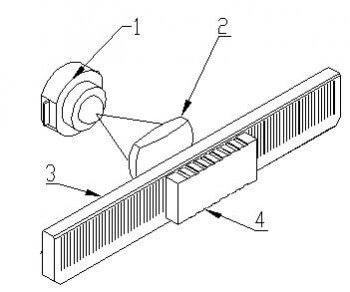

В основу работы датчиков положен принцип фотоэлектрического сканирования специальной шкалы, связанной с измерительным наконечником датчика. Излучение светодиода 1 коллимируется объективом 2 и направляется на шкалу 3. Изображение участка шкалы 3 считывается CMOS линейкой 4 и анализируется процессором сигналов, который рассчитывает ее положение.
По сравнению с инкрементными датчиками абсолютные датчики обладают рядом преимуществ: абсолютное положение измерительного наконечника определяется немедленно после включения питания и исключает необходимость поиска референтной метки; исключена вероятность накопления или потери счетных импульсов при ударах, вибрациях и реверсе.

Seriia RF251 3

Применение

Высокоточные контактные измерения:


Размеры объекта

primenenie1

Толщина

primenenie2

Перемещение объекта

primenenie3

Биение

primenenie4

Отклонение от плоскости

primenenie5

Деформации поверхности

primenenie6

Для заказа

Воспользуйтесь таблицей обозначений, чтобы заказать абсолютные линейные энкодеры

Seriia RF251 4
