РФ656 – теневые микрометры с телецентрической оптикой.

Оптические микрометры предназначены для бесконтактного измерения и контроля диаметров, зазоров и положений технологических объектов.

Высокоточные микрометры с телецентрической оптикой Диапазон измерений, мм: 5, 10, 25 Точность, мкм: ± 0,3…1 Частота выборки, кГц: 2, 10

→  pdf Руководство по эксплуатации РФ656 (6.36 MB)

Спецификация

Технические характеристики

Модель РФ656xy-		РФ656xy-10		РФ656xy-25		РФ656xy-50		РФ656xy-75		РФ656xy-100
Рабочий диапазон, мм		±3х10		±5х25		±7x50		±9x75		±10x100
Минимальный размер объекта, мм		0,1(0,2)		0,25(0,5)		0,5(1)		0,75(1,5)		1(2)
Погрешность* , мкм		±0,5		±1		±2		±3		±5
Максимальная частота обновления данных, Гц		2000		2000		2000		2000		2000
Источник излучения		Светодиод
Класс лазерной безопасности		1 (IEC60825-1)
Вход внешней синхронизации		2,4 – 5 В (CMOS, TTL)
Логический выход		три выхода, NPN: 100 мА max; 40 В max
Напряжение питания, В		24 (9…36)
Потребляемая мощность, Вт		1,5...2
Материал корпуса		алюминий
Вес (без кабеля), грамм		1300		2600		6900		10500		13500
Выходной интерфейс	цифровой	RS485 (макс. 921,6 Kбит/с) или Ethernet и RS485 4…20 мА (нагрузка ≤ 500 Ом) или 0…10 В
	аналоговый

Принцип работы

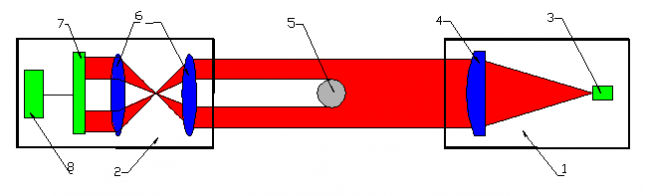

В основу работы прибора положен теневой метод. Микрометр состоит из двух модулей: излучателя 1 и приемника 2. Излучение светодиода 3 коллимируется объективом 4. При размещении объекта 5 в области коллимированного пучка изображение объекта 5 формируется телецентрической оптической системой 6 на линейке ПЗС-фотоприемников 7. По положению теневой границы (границ) процессор 8 рассчитывает положение (размер) объекта.

Применение

Ширина / Диаметр крупных объектов

Зазоры

Измерение по двум осям

Перемещение Объекта

Распознование и сортировка

Профиль



Для заказа

Воспользуйтесь таблицей обозначений, чтобы заказать Оптический Микрометр РФ656
