Система сбора и обработки данных mini-DAS Brake измеряет сигналы, поступающие от подключённых к ней датчиков скорости и усилия на педали, записывает эти данные на карту памяти, вычисляет на основе этих данных параметры торможения автомобиля.

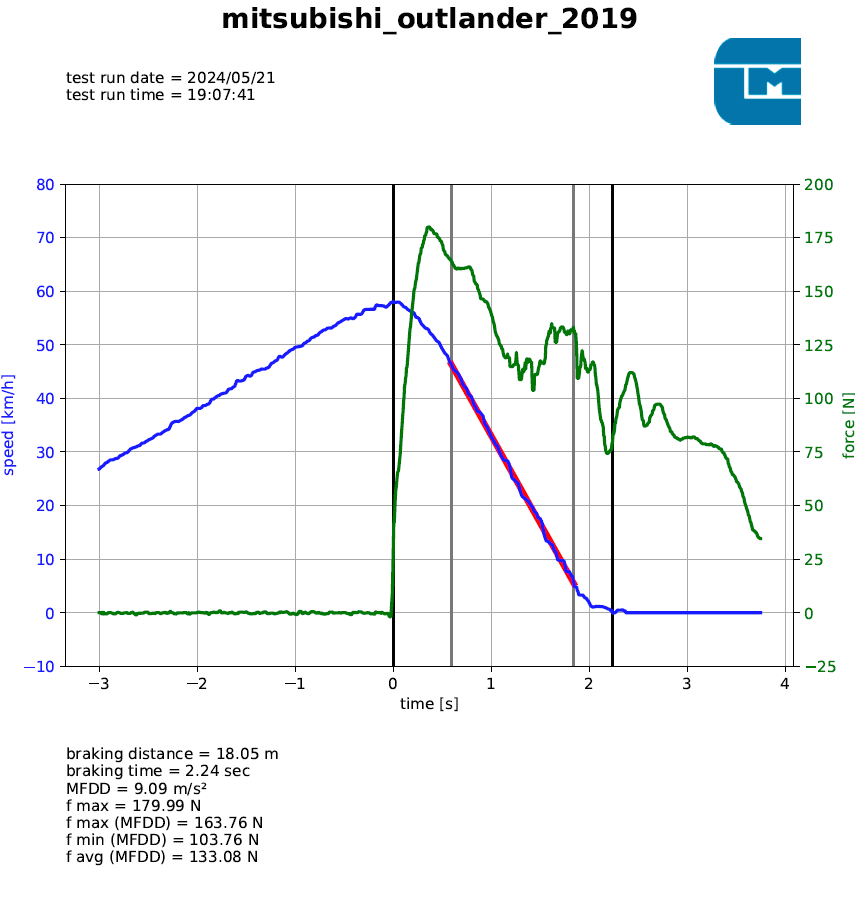

Примеры вывода постобработки данных
Параметр | Значение |
количество входов | 2 |
тип входа 1 (датчик скорости) | импульсный, +5 V … + 24 V, частота до 300 kHz |
тип входа 2 (датчик усилия на педали) | тензометрический, диапазон 2 mV / V |
частота сбора данных | 200 Hz |
вычисляемые параметры |
|
формат сохранения данных | CSV |
тип карты памяти | SD |
файловая система | FAT32 |
напряжение питания | автомобильные +12 V |
тип батарейки (часы реального времени) | CR2032 |
комплектация
- вычислительный блок.
- карта памяти.
- кабель питания (XS12-2 “мама” – прикуриватель).
- кабель подключения датчика скорости (DB25M – BNC).
- вакуумное крепление (опционально).
монтаж, подключение

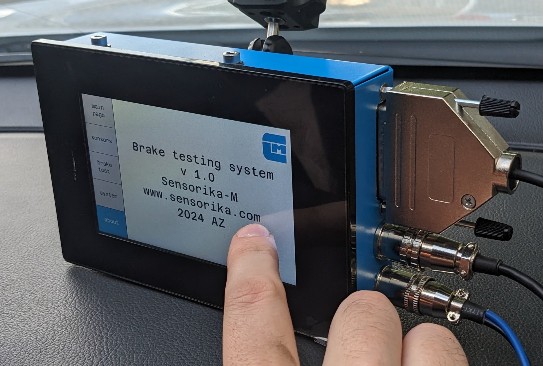

На вычислительном блоке расположены 4 разъёма:
- карта памяти SD.
- вход датчика скорости, тип DB25F, кабель подключения датчика скорости в комплекте подключает этот разъём к разъёму BNC импульсного выхода счётного блока датчика скорости.
- вход датчика усилия на педали, тип XS12-8 “мама”.
- вход питания, тип XS12-2 “папа”, кабель питания в комплекте подключает этот разъём к стандартному разъёму прикуривателя автомобиля.
У вычислительного блока на задней стенке есть стандартное крепление ¼” для опционального вакуумного крепления на стекло автомобиля.

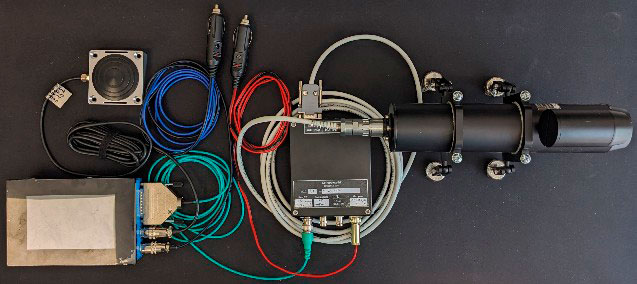

Подключение элементов измерительного комплекса (датчик усилия на педали PFS-1, датчик скорости ИСД-3, система сбора и обработки данных mini-DAS Brake):
