Блок индикации S-INDICATOR отображает данные, поступающие от подключённых к нему датчиков по интерфейсу RS485, выполняет их обработку и отображает результаты их обработки.
| Параметр | Значение |
| количество входов | По требованию заказчика |
| тип входа | RS485 (возможен другой интерфейс) |
| тип подключаемого датчика | По требованию заказчика |
| выполняемая обработка данных | По требованию заказчика |
| напряжение питания | +12 VDC |
| напряжение питания блока питания | +220 VAC |

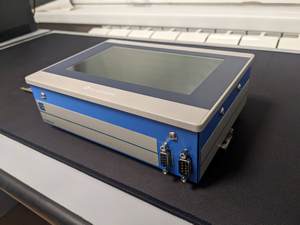

Комплектация и общий вид датчика со стороны разъемов

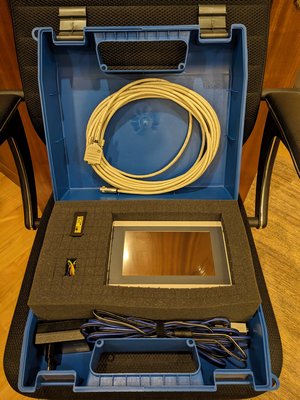

комплектация
- вычислительный блок.
- блок питания.
- конфигурационный кабель.
монтаж, подключение ( на примере датчик riftek rf603 )
Блок индикации может быть смонтирован на DIN рейке.
На вычислительном блоке расположены 2 разъёма:
- для датчика, тип DB9F.
- вход питания, тип DB9M.
Подключение элементов измерительного комплекса:

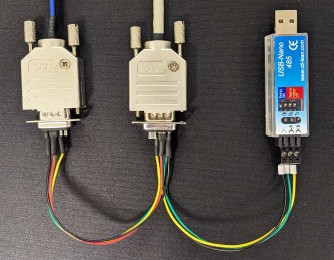

Конфигурационный кабель позволяет подключить датчик или блок индикации к компьютеру по USB с помощью переходника RS485↔USB:
подключение датчика к компьютеру
подключение блока индикации к компьютеру
работа с индикатором
Индикатор начинает работу сразу после подачи питания. При включении активируется экран отображения текущих значений.
экран отображения текущих значений
Индикатор отображает следующие величины:
- position — текущее значение датчика с учётом смещения.
- velocity — текущая скорость.
Пользователю доступны следующие элементы управления:
- [zero] — при удержании этой надписи текущее значение датчика запоминается в качестве смещения, и оно вычитается из отображаемых далее значений датчика;
- [position] — при нажатии по этой надписи индикатор переключается на экран отображения смещения.
При пропадании связи с датчиком появляется надпись sensor disconnected.
При выходе датчика за измерительный диапазон появляется надпись sensor out of range.
экран отображения смещения
Индикатор отображает следующие величины:
- offset — смещение.
- velocity — текущая скорость.
Пользователю доступны следующие элементы управления:
- [zero] — при удержании этой надписи смещение обнуляется.
- [offset] — при нажатии по этой надписи индикатор переключается на экран отображения текущих значений.
При пропадании связи или выходе датчика за измерительный диапазон не отображается скорость.
