СЕНСОРИКА-М
Компактные системы сбора данных imc C-Serie

1

IMC

Серия С
Интеллектуальные компактные измерительные системы, объединяющие всё многообразие контрольно-измерительных приборов.

Свидетельство об утверждении средств измерений

Общая информация

Автономные компактные измерительные устройства с поддержкой работы в сети

Зачем мириться с устаревшими технологиями? Универсальные измерительные устройства, обладающие средствами сетевого подключения и встроенными измерительными усилителями, а также простым и готовым к использованию программным интерфейсом, теперь доступны в компактном корпусе. Представляем устройства imc серии С!

Универсальные измерительные устройства для разработки, тестирования и обслуживания

В серию С входят интеллектуальные компактные измерительные устройства без вентилятора с поддержкой работы в сети, позволяющие выполнять измерения физических величин. Данные устройства могут работать в автоматизированном или автономном режиме. Благодаря своей легкости, компактности и надежности устройства серии С особенно хорошо подходят для исследований и разработок, испытания механических и электромеханических компонентов машин или транспортных средств, а также могут использоваться для решения задач мониторинга стационарных сооружений.

2Серия С комплектуется дифференциальными или развязывающими универсальными измерительными усилителями с автоматическими аналоговыми фильтрами защиты от наложения спектров.

Универсальные усилители обеспечивают высокую степень гибкости, обладают высокой точностью и низким уровнем собственных шумов. К таким усилителям можно напрямую подключать:

  • сигналы напряжения и тока
  • любые термопары и термопреобразователи сопротивления
  • тензодатчики и/или измерительные мосты с источником напряжения и регулировочным устройством
  • датчики с питанием от источника тока (например, ICP®)

Устройства серии С также могут содержать источник электропитания датчиков и электронную таблицу данных преобразователя.

В зависимости от модели входные каналы можно дискретизировать с частотой до 100 кГц и шириной полосы до 22,4 кГц.

Больше, чем просто универсальный усилитель

Помимо аналоговых входов, все модели серии С также содержат следующие компоненты:

  • 8 цифровых входов
  • 8 цифровых выходов
  • 4 аналоговых выхода
  • 4 входа счетчика для сбора данных о скоростях вращения, смещениях и т. д.
  • интерфейс шины CAN с двумя узлами

Работа в режиме реального времени

Чтобы обеспечить функциональность в режиме реального времени, например математические вычисления, текущий контроль предельно допустимых значений или решение различного рода задач в микросекундном диапазоне, устройства серии С стандартно комплектуются ПО Online FAMOS и содержат мощные процессоры для цифровой обработки сигналов, выполняющие вычисления с высокой скоростью в реальном времени и независимо от компьютера. Online FAMOS позволяет задавать произвольные функции реального времени и по настоящему превращает устройства серии С из простых регистраторов данных в персональные анализаторы.

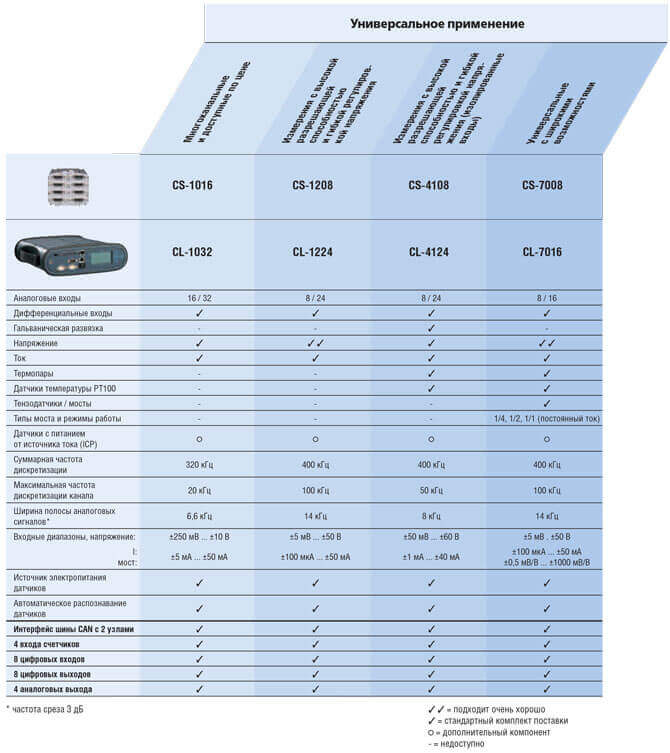

Специализированное или универсальное решение - выбор за вами

34567

Универсальность для
лабораторных и мобильных
областей применения

 Испытательные установки

Измерения с помощью
тензодатчиков

 Анализ шумов и вибраций Измерения энергопотребления

Достаточно прочные для лабораторных и полевых условий

Модели серии С (CS-4108 и CL-4124) обладают изолированными входными каналами, предназначенными для измерений в сложных полевых условиях. Гальванически развязанные каналы помехоустойчивы даже при наличии заземляющих контуров и паразитных электрических полей.

Анализ шумов и вибраций

Устройства серии С также обладают оптимальными возможностями для анализа шумов и вибраций. В частности, модель CS8008 представляет собой устройство, обеспечивающее большую ширину полосы аналоговых сигналов и высокую частоту дискретизации, а также возможность непосредственного подключения акселерометров и микрофонов с питанием от источника тока. Помимо простых сигналов временной области, модель CS8008 может также демонстрировать линейную частоту модуляции и спектр 1/3-октавы.

Благодаря программной платформе imc WAVE измерительное устройство превращается в действительно специальный прибор для решения различных задач, связанных с анализом шумов и вибраций. Отдельные программные модули imc WAVE позволяют одним нажатием кнопки выполнять отслеживание порядков, а также анализ спектров и акустической мощности.

Универсальное средство измерения энергопотребления

Модель CL-2108 подходит для всего спектра измерений энергопотребления. Можно выполнять измерения в одно-, двух- и трехфазных сетях. CL-2108 предоставляет выгодную комбинацию доступной цены и высокой точности. Для анализа сетевых напряжений также доступен дополнительный программный пакет.

и полевых условий

Модели серии С (CS-4108 и CL-4124) обладают изолированными входными каналами, предназначенными для измерений в сложных полевых условиях. Гальванически развязанные каналы помехоустойчивы даже при наличии заземляющих контуров и паразитных электрических полей.

Анализ шумов и вибраций

Устройства серии С также обладают оптимальными возможностями для анализа шумов и вибраций. В частности, модель CS8008 представляет собой устройство, обеспечивающее большую ширину полосы аналоговых сигналов и высокую частоту дискретизации, а также возможность непосредственного подключения акселерометров и микрофонов с питанием от источника тока. Помимо простых сигналов временной области, модель CS8008 может также демонстрировать линейную частоту модуляции и спектр 1/3-октавы.

Благодаря программной платформе imc WAVE измерительное устройство превращается в действительно специальный прибор для решения различных задач, связанных с анализом шумов и вибраций. Отдельные программные модули imc WAVE позволяют одним нажатием кнопки выполнять отслеживание порядков, а также анализ спектров и акустической мощности.

Универсальное средство измерения энергопотребления

Модель CL-2108 подходит для всего спектра измерений энергопотребления. Можно выполнять измерения в одно-, двух- и трехфазных сетях. CL-2108 предоставляет выгодную комбинацию доступной цены и высокой точности. Для анализа сетевых напряжений также доступен дополнительный программный пакет.
Измерение с помощью тензодатчиков -структурный анализ

Благодаря наличию в серии С пяти моделей устройств, специально адаптированных к тензометрическим измерениям, можно выбрать подходящее средство для структурного анализа. Для проведения недорогих тензометрических измерений доступны модели CS5008, CL5016 и CX5032. Динамические тензометрические измерения наивысшего качества можно выполнять с помощью моделей CS6004 и CL6012, содержащих усилитель несущей частоты.

Измерение с помощью тензодатчиков - структурный анализ

Благодаря наличию в серии С пяти моделей устройств, специально адаптированных к тензометрическим измерениям, можно выбрать подходящее средство для структурного анализа. Для проведения недорогих тензометрических измерений доступны модели CS5008, CL5016 и CX5032. Динамические тензометрические измерения наивысшего качества можно выполнять с помощью моделей CS6004 и CL6012, содержащих усилитель несущей частоты.

Устройства серии С в испытательных стендах

При эксплуатации испытательных стендов часто требуется интегрировать оборудование в новые или существующие среды. Благодаря использованию среды imc COM и интерфейса LabView устройства серии С помогают реализовать эту потребность на практике.

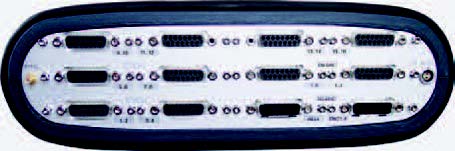

Различные корпусы для различных вариантов применения

Для реализации потенциала широкого спектра применения устройств серии С используются корпусы трех различных типов: очень компактный корпус типа CS (до 16 входных каналов); корпус CL (до 32 входных каналов); большой корпус CX, вмещающий до 32 каналов мостовых измерений.

 {Tab =  Возможности}

Какие возможности предоставляют устройства серии С?

Автономно или под управление ПК

Устройства серии С оптимально подходят для автономного использования в качестве компактных интеллектуальных измерительных инструментов. Широкий спектр различных схем настройки может храниться во внутренней памяти устройства или на жестком диске с возможностью извлечения по мере необходимости. Если измеренные значения необходимо продемонстрировать, можно воспользоваться внешним дисплеем.

Мгновенная готовность к проведению измерений

Как и все измерительные системы imc, устройства серии С работают под управлением системного ПО imcDevices. В результате можно легко и удобно настроить любую испытательную систему. Значения параметров конфигурации можно сохранять и извлекать с помощью компьютера.

Если значения параметров настройки хранятся внутри системы и выбираются с использованием клавиатуры устройства или внешнего дисплея, существует дополнительная защита от изменения параметров настройки со стороны оператора.

Вычисление в реальном времени, ручное и автоматическое регулирование

Собственные процессоры для цифровой обработки сигналов и программа Online FAMOS превращают любое устройство серии С в настраиваемый персональный анализатор, предоставляющий не только общие вычислительные функции, но и специальные алгоритмы вычислений, такие как цифровые фильтры, быстрое Фурье-преобразование, подсчет классов и анализ отслеживания порядков, а также команды управления и функции автоматической регулировки.

Без использования программирования возможности измерительной системы можно расширить за счет специализированных функций, таких как сжатие данных, пакетные вычислительные операции для всех каналов, процессы управления и функции автоматической регулировки. Полная интеграция функциональности процессоров для цифровой обработки сигналов легко достигается с помощью системного ПО imcDevices.

Возможности подключения к сети Ethernet

Устройства серии С можно подключить к проводной сети Ethernet (TCP/IP) или к беспроводной локальной сети. Многочисленные устройства серии С, а также другие измерительные системы imc, можно объединить в измерительную сеть. Структуру децентрализованных измерительных сетей можно быстро организовать без каких-либо проблем. Все устройства работают параллельно и с полной синхронизацией измерительных каналов. Между устройствами возможен обмен сообщениями.

Отсутствие потерь данных в результате сбоев электропитания

Устройства серии С поставляются с внутренним источником бесперебойного питания (ИБП) и функцией самопроизвольной активации. В случае сбоя электропитания измерительное устройство выключится автоматически без внешних команд. Процедура измерения завершается нормальным образом с закрытием файлов данных. После восстановления подачи электропитания измерительное устройство может возобновить измерения автоматически.

Считывание результатов измерений из промышленных сетей

Устройства серии С снабжены двухузловым интерфейсом шины CAN, позволяющим системе считывать из промышленной сети широковещательные данные и информацию о состоянии. Результаты измерений, полученные из промышленной сети, обрабатываются, отображаются и сохраняются параллельно и синхронно с результатами обычных измерений. Устройства серии С поддерживают работу с шинами CAN High Speed (стандарт ISO 11898) и CAN Low Speed (стандарт ISO 11519).

Серия С - анализ данных

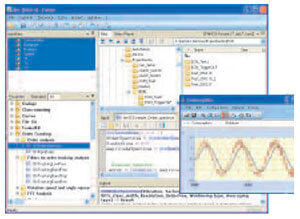

Новейшая версия ПО imc FAMOS 5.0 для анализа сигналов предоставляет обширные возможности анализа, оценки и документирования результатов измерений.

Устройства серии С сохраняют собранные данные непосредственно в формате ПО imc FAMOS.

8

Беспроводные, дистанционные и продолжительные наблюдения с помощью модема и Интернета

9Поддержание производительности системы, локализацию случайных ошибок и продолжительные наблюдения для целей предупредительного обслуживания можно значительно упростить с помощью дистанционного контроля на основе ресурсов Интернета. За счёт автоматического мониторинга транспортных средств, установок или заводов в сочетании с беспроводной передачей результатов измерений можно сэкономить много времени и денег.

Устройства серии С могут оснащаться модемом, способным самостоятельно подключаться к Интернету с последующим установлением стабильного и безопасного интерактивного GPRS-соединения между измерительным устройством и домашним персональным компьютером через коммутационный центр на основе ресурсов Интернета (сервер).

Если уровень сигнала выходит за пороговые границы, устройство автоматически отправляет отчет в форме результатов измерений, информации о состоянии или аварийных оповещений, используя сообщения SMS, электронную почту или факс.

Глобальная система позиционирования

С помощью глобальной системы позиционирования можно дополнительно оценить результаты измерений с учетом локальных обстоятельств и условий.

Надежная архитектура системы

08

Системное программное обеспечение imcDevices – одно для всех устройств

Наряду со всеми другими измерительными устройствами компании imc с поддержкой Ethernet, устройства серии С снабжены единым графическим пользовательским интерфейсом imcDevices. Интерфейс imcDevices позволяет выполнить полную ручную или автоматическую настройку всех параметров измерений, функций реального времени, сигналов запуска каналов и режимов сохранения данных. Отображение графиков результатов измерений в окне кривых и подготовка отчетов с помощью генератора отчётов -встроенные возможности ПО imcDevices. Данные функции осуществляются с помощью меню.

Устройства серии С используются профессионалами

Серия С создана на основе успешной концепции интегрированной платформы и совместно используемых компонентов, реализованной в семействе измерительных устройств CRONOS PL. Можно напрямую подключить практически любые источники сигналов и датчики, используемые в технике физических измерений, при этом доступны полосы аналоговых сигналов шириной 22,4 кГц.

Помимо аналоговых входов, все устройства серии С поставляются вместе с 8 цифровыми входами и 8 цифровыми выходами, а также содержат 4 входа счетчиков и 4 аналоговых выхода.

Измерительные устройства могут работать в автономном режиме или под управлением ПК, а также обладают средствами сетевого подключения и функциями реального времени.

Эффективная системная интеграция с imc COM и LabView

Среда разработки под названием imc COM способствует интеграции систем независимо от языка программирования.

Библиотеки классов можно встраивать во все современные языки программирования согласно широко распространенной объектной модели COM. Благодаря этому доступны все функции любого аппаратного или программного семейства продуктов imc. В сочетании с интерфейсами Ethernet TCP/IP и CAN устройства imc предоставляют открытые интерфейсы и документированные форматы данных для задач интеграции систем и объединения с оборудованием сторонних поставщиков.

Системы серии С также можно легко интегрировать в существующие системные среды LabView. Компания imc предлагает целый ряд решений VIs™ и примеров реализаций, которые доступны напрямую с помощью палитры функций LabView™.

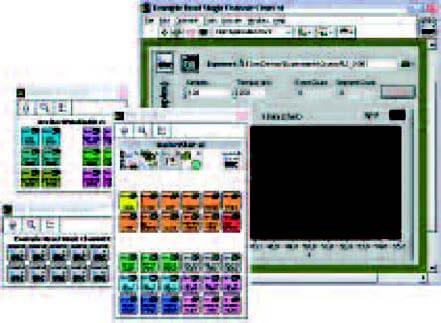

С помощью VIs™ можно настроить, запустить, остановить и контролировать устройства imc, а также сохранять и извлекать результаты измерений.

Аналитическое программное обеспечение - быстрый анализ сигналов по существу

09

Самый быстрый способ достижения приемлемых результатов и обработки результатов измерений называется FAMOS. Данное ПО для анализа сигналов идеально адаптировано к требованиям процедур измерения, а также может использоваться независимо от типа измерительного оборудования. Окно кривых предоставляет широкие возможности для отображения данных, в то время как генератор отчётов упрощает документирование результатов измерений и анализа. Помимо формата данных imc программа FAMOS поддерживает широкий спектр других форматов благодаря файловому помощнику, который может быстро импортировать данные из устройств сторонних поставщиков. Весь процесс можно автоматизировать с помощью редактора последовательностей.

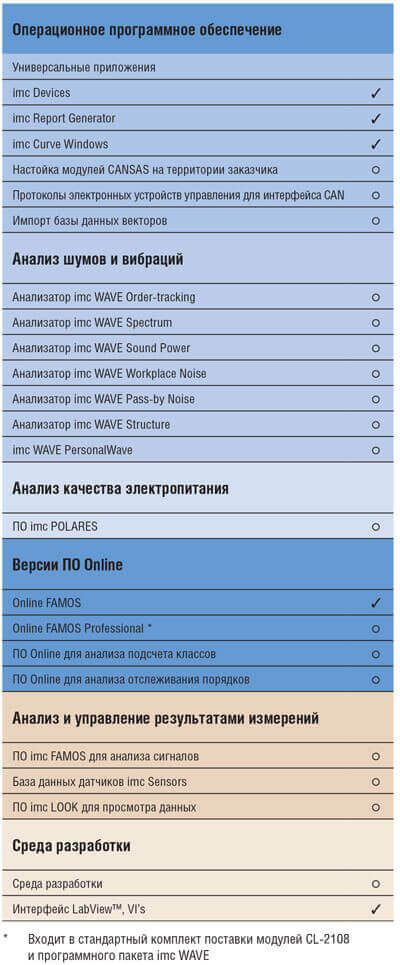

Единое ПО

Единое ПО для многочисленных устройств с поддержкой работы в сети

Унифицированный программный пакет с открытой архитектурой системы

10

Надежное системное ПО imcDevices обладает интуитивно-понятным интерфейсом. ПО imcDevices способно распознать конфигурацию оборудования системы и моментально начать выполнение измерений. imcDevices позволяет выполнить полную интерактивную настройку всех параметров измерений, таких как параметры каналов, сигналы срабатывания, функции реального времени, отображение результатов измерений, а также подготовка отчетов об измерениях, сохранение и архивирование данных.

11Параметры конфигурации и результаты измерений могут храниться в компьютере и на внутреннем носителе данных. Благодаря этому возможна автоматизация измерений в сочетании с функциями анализа и отклика в реальном времени, а также отображение, документирование и хранение данных.

Непосредственное отображение результатов

12

Если результаты измерений должны отображаться в интерактивном режиме, можно воспользоваться графическими терминалами или возможностью подключения к компьютеру. Компьютер не выполняет измерения, а используется всего лишь для настройки параметров измерительной системы и интерактивного отображения результатов измерений.

Низкая стоимость владения

Пользователи нескольких систем imc могут за счет унифицированного ПО значительно сократить необходимые расходы на инструктаж, обучение и обновление, а также на обслуживание программного обеспечения. С другой стороны, значительно повышается эксплуатационная надежность. Измерения можно выполнить быстрее с меньшими затратами. Достигается значительное чистое сокращение стоимости владения.

011022

Триггерное устройство используется для интеллектуального сбора данных, а также в целях уменьшения объема данных. Доступны 48 уровней запускающих сигналов. События, связанные с каналом, можно объединить в логические выражения и задать определенный отклик на целевых каналах.

Меню настроек частоты и счетчика таких величин, как смещение, угол, скорость и частота

Меню настроек частоты и счетчика таких величин, как смещение, угол, скорость и частота

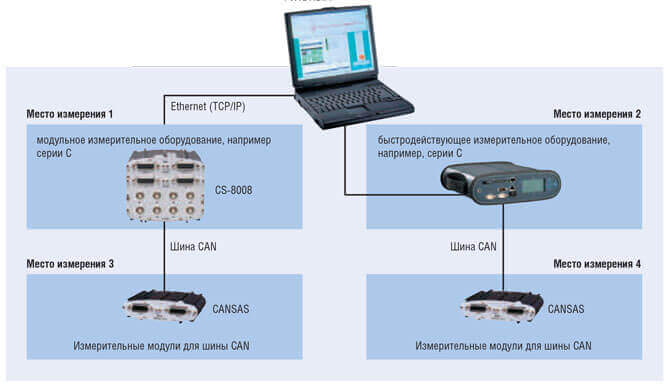

Построение децентрализованных измерительных сетей Клиент-серверное использование устройств из всего спектра семейств продуктов imc реализуется без каких-либо проблем благодаря объединяющему пользовательскому интерфейсу ПО imcDevices.

Устройства серии С управляются через сеть Ethernet TCP/IP или с помощью беспроводной локальной сети. Многочисленные модули серии С, совместно с другими измерительными системами imc, можно объединить путем подключения к измерительной сети. Все устройства работают параллельно с использованием унифицированного программного интерфейса и полностью синхронизированных измерительных каналов. Между устройствами возможен обмен сообщениями. Построение подходящих децентрализованных измерительных сетей возможно без каких-либо проблем.

Передача данных нескольких каналов по шине CAN

Если необходимо расширить функциональность измерительных каналов устройств серии С, воспользуйтесь дополнительными измерительными модулями CANSAS от компании imc. Модули CANSAS - это интеллектуальные измерительные усилители для синхронизированного захвата, согласования и цифровой обработки аналоговых сигналов.

Возможно прямое подключение различных модулей к сетевому интерфейсу CAN, а также параметризация с помощью системного ПО imcDevices.

0011

Непосредственный просмотр результатов измерений

Неотъемлемые компоненты imcDevices: окно кривых и генератор отчётов

Во время измерения все полученные данные можно продемонстрировать одним щелчком мыши. При открытии окно кривых автоматически задает подходящий масштаб изображения и отображает оптимальный диапазон значений. Последующее повторное масштабирование осей и изображения на дисплее возможно без вмешательства в выполняемое измерение.

Доступен широкий спектр режимов отображения, которые можно настроить по своему усмотрению и применять после завершения измерения. Данные могут быть представлены в виде стандартной временной зависимости, графиков с несколькими осями Y, одиночных значений, таблиц измеренных значений, столбчатых индикаторов и широкого спектра трехмерных проекций, таких как каскадная диаграмма, карта цветов и т. д. Диапазон отображения можно изменять и масштабировать необходимым образом.

Возможна также немедленная передача данных для автономной обработки (например, с помощью FAMOS 5.0).

16

Столбчатый индикатор с управляемыми указателями

17

Трёхмерное представление подсчета классов

 18

Порядковые линии результатов измерения, построенные
на графике в зависимости от угла

 20

Одиночные значения

19

Список записей журнала
с отметками времени

 22

Каскадная диаграмма

 21

Автоматическое масштабирование

 23

График результатов измерения с автоматически добавленными отчетными данными

 24

Различные толщины линий

 2527

Увеличенный фрагмент сигнала и измерительные курсоры

 26

Увеличенный фрагмент сигнала и измерительные курсоры

 28

Область характеристической кривой на графике изолиний

29

Отображение данных с различными частотами дискретизации в табличном виде

 30

Синхронизированное отображение результатов измерения и видеоданных

 31

Трехмерное отображение данных спектра

Подготовка профессиональных отчетов

32Каждый техник-испытатель желал бы, чтобы отчеты об измерениях готовились сами по себе одним нажатием кнопки. imcDevices содержит генератор отчётов, который вместе с imc FAMOS 5.0 идеально реализует эту мечту.

Существует возможность быстрой и удобной подготовки отчетов об измерениях с их последующей незамедлительной распечаткой или передачей на печать в другую программу.

Все сигналы измерения, доступные для показа, могут быть также добавлены в отчет одним щелчком мыши будь то только что полученные сигналы измерения или ранее сохраненные данные. Размер векторного изображения можно впоследствии изменить.

Графики можно сместить и привязать с использованием точной координатной сетки. Текстовые вставки и графические структурные элементы, такие как линии, стрелки, логотипы компаний и т. д., могут обладать различными цветами, размерами и углами ориентации.

Для ещё большего ускорения обработки результатов можно использовать аналитическое ПО FAMOS 5.0, позволяющее создавать шаблоны, которые экономят время и силы при подготовке рутинных отчетов.

Online FAMOS превращает устройства серии С в персональный анализатор

Online FAMOS: вычисления в режиме реального времени, ручное и автоматическое регулирование

Помимо простой настройки параметров цифровых преобразователей, наиболее важным улучшением ПО imcDevices является модуль Online FAMOS — процессор для цифровой обработки сигналов, который содержит множество функций реального времени.

Функции выполняются в режиме реального времени быстро и независимо от компьютера. Online FAMOS разрешает произвольное задание пользовательских функций и виртуальных каналов, а также превращает busDAQ из регистратора данных в персональный анализатор.

К любому одному или всем каналам можно применить средства анализа в режиме реального времени. Параметры сжатия данных (алгоритм дедубликации данных), цифровые фильтры, частоты, отклики и пороговые уровни сигналов можно легко задать путем простого ввода формул с использованием формы записи карманного калькулятора в редакторе формул. Настройка параметров функций выполняется с помощью интерактивных инструкций помощника по функциям.

Результат по запросу

  • Произвольное вычисление результатов с использованием измерительных каналов
  • Текущий контроль предельно допустимых значений параметров всех измерительных каналов, а также аварийное оповещение и ответное срабатывание по условию
  • Команды управления для контроля процессов измерения и обмена данными с другими устройствами
  • Алгоритмы автоматического регулирования
  • Журнал с функцией записи событий

Испытания на долговечность и усталость материалов

034

долговечность и усталость материалов

Функциональность Online FAMOS можно расширить за счет дополнительного комплекта подсчета классов для специальных областей применения, связанных с испытаниями материалов на прочность.

  • Подразумевается использование стандартных процедур согласно стандарту DIN 45667:
  • Процедура подсчета методом «падающего дождя» с многочисленными параметрами
  • Одно- и двухмерные гистограммы

Революционный подсчет классов Процедура TrueMax гарантирует, что важные минимумы и максимумы будут подсчитаны правильно даже при низких частотах дискретизации.

Аналитическое отслеживание порядков для вращающихся деталей

34

Данный комплект Online FAMOS содержит обширный набор математических функций и примеров для анализа сигналов, связанных с вращающимися механизмами.

Спектр порядков при пуске или останове механизмов, частотный спектр в зависимости от оборотов или спектр 1/3-октавы могут вычисляться в реальном времени.

Универсальные измерения с помощью тензодатчиков

11Тензометрические измерения являются стандартной методикой испытания при проектировании и проверке механических систем. Тензодатчики регистрируют механическое напряжение и производные величины, такие как сила, давление или крутящий момент. Кроме того, тензодатчики являются частью многочисленных сенсоров и преобразователей.

Среди примеров можно привести испытание на усталость и испытания на долговечность отдельных компонентов, таких как металлические пластины и трубки, а также более сложных деталей, например несущих поверхностей или осей транспортных средств. Возможен структурный анализ больших систем - транспортных средств или зданий целиком. И всего прочего, находящегося в диапазоне размеров вышеназванных объектов.

Дискретизация с помощью 24-разрядных сигма-дельта преобразователей

Цифровые измерительные усилители для тензодатчиков, специально предназначенные для измерений с помощью мостовых схем, преобразуют в цифровую форму аналоговые сигналы с высокой скоростью и частотой дискретизации. Встроенные автоматически настраиваемые фильтры предотвращают эффекты наложения спектров.

Последующая обработка сигналов выполняется в цифровой форме с использованием всех преимуществ, предоставляемых процессорами для цифровой обработки сигналов. Например, установка на нуль и масштабирование усиления, все мыслимые функции фильтра, полный анализ напряжений, а также вычисление положения чувствительных элементов тензодатчиков, определение главных деформаций и их направлений - и всё это в режиме реального времени.

Сигнал тензодатчика обрабатывается с использованием 24-разрядного внутреннего разрешения при частоте дискретизации 50 кГц для каждого канала и ширине полосы аналоговых сигналов 14 кГц.

12Измерительные мосты переменного или постоянного тока

Измерительные усилители CS-6004 / CL-6012 обеспечивают измерительные мосты электропитанием постоянным и переменным током. Выбор подходящего типа подключения гарантирует, что влияние кабелей во всех видах схем полностью сбалансировано. Благодаря этому больше не нужно использовать специальные сложные методы построения схем.

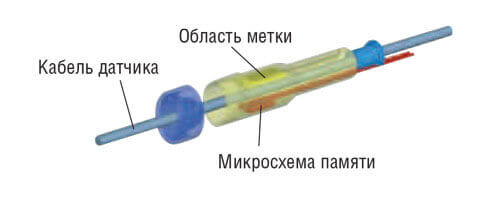

Упрощение измерений благодаря технологии imc Plug & Measure и возможностям подключения к беспроводной локальной сети

Новейшие измерительные усилители imc поддерживают автоматическое распознавание датчиков и технологию imc Plug & Measure, что чрезвычайно упрощает процедуры измерений.

Можно избежать длинных измерительных линий благодаря децентрализованной настройке измерительных усилителей, соединенных через проводную или беспроводную сеть передачи цифровых данных. Такая децентрализация минимизирует длину измерительной линии и обеспечивает передачу цифровых данных на дальние расстояния без помех.

В этом случае широко распространенные и очень доступные стандарты передачи сигналов и сетевого взаимодействия, а также сеть Ethernet TCP/IP и беспроводная локальная сеть служат в качестве высокоскоростного пути передачи цифровых сигналов.

13

Устройства серии С справятся с длинными измерительными линиями

Длинные измерительные линии и проблемы, связанные с зависимостью импеданса от частоты, создавали наибольшие трудности при использовании измерительного оборудования.

Передача аналоговых сигналов из далеко расположенных точек измерения склонна к искажениям. Падение напряжения вдоль длинных измерительных линий должно быть компенсировано измерительным усилителем. Кроме того, длинные проводники становятся всё дороже. Зачастую инвестиционные затраты на измерительные кабели превышают затраты на датчиковое оборудование, измерительные усилители и средства сбора данных.

В тех случаях, когда длинных измерительных линий невозможно избежать, существует опасность наложения шума. Измерительные усилители imc предоставляют широкий спектр процедур компенсации, помогающих использовать длинные измерительные линии в различных ситуациях. Программно активируемый шунтирующий калибровочный резистор компенсирует падение напряжения вдоль измерительной линии для измерения постоянного тока даже при наличии четырёхпроводных конфигураций.

В режиме несущей частоты можно компенсировать длины измерительных линий до 500 м.

Если требования особенно высоки

Для таких случаев существует только один выбор.

Модели CS-6004 / CL-6012 поддерживают все конфигурации мостов переменного или постоянного тока. Данные модели представляют собой вершину технических инноваций. Никакие другие устройства не обладают такой динамичностью, точностью, низким уровнем собственных шумов и гибкостью для проведения высокоэффективных тензометрических измерений.


Многоканальные доступные измерения

14

Модели CS-5008, CL-5016 и CX-5032 рекомендованы к использованию для большинства типичных процедур измерений с помощью тензодатчиков. При немного менее жестких спецификациях и режиме возбуждения только постоянным током данный измерительный усилитель позволяет получить наивысшее количество каналов с одновременной экономией пространства размещения и бюджетных затрат. Идеально подходит для многоканальных динамических или квазистатических тензометрических испытательных стендов, а также для размещения на транспортных средствах.

Измерительные сети тензодатчиков

15

Многочисленные устройства серии С можно объединить с помощью сети Ethernet. Кроме того, можно подключить другие измерительные модули CANSAS, например модуль универсального измерительного усилителя CANSAS-UNI8. Возможно также получение данных от датчиков тока и напряжения, акселерометров ICP®, термопар и термометров сопротивления.

Таким образом, измерительные сети с любым количеством каналов можно настроить при наличии объектов, расположенных на больших расстояниях. Все результаты измерений передаются синхронно и параллельно на главное устройство.

Анализатор акустической мощности

Мощность звука определяется на основе среднего уровня звукового давления, оказываемого на ограниченную измерительную поверхность. В качестве ограниченной поверхности может использоваться сфера, полусфера или от 1 до 6 произвольно определяемых поверхностей. Возможна реализация процедур измерения согласно стандартам ISO 3741,3743, 3744, 3745, 3746 и 11094.

Соответствующее стандартам измерение шума на рабочем месте

Уровень шума на рабочем месте определяется согласно стандарту ISO 11201. Модуль также может использоваться в качестве встраиваемого расширения для спектрального анализа, чтобы избежать связанных с дополнительными затратами времени параллельных измерений, если необходимо определить уровни акустической мощности и шума на рабочем месте.

Анализ внешнего шума автотранспортных средств

Специальные измерения шума проезжающих транспортных средств выполняются согласно стандарту ISO 362.

В рамках этой процедуры автомобиль приводится в движение с постоянной скоростью на испытательном стенде и подвергается полному ускорению при второй передаче в начале измерения. Во время движения возможно синхронное получение дополнительных сигналов шины CAN или LIN.

19PersonalWave
PersonalWave помогает выполнять специализированный анализ, недоступный стандартным анализаторам imc WAVE.

В сочетании с ПО FAMOS 5.0 и Online FAMOS последовательности можно записать для предварительной и последующей обработки данных во временном интервале.

imc WAVE может импортировать, передавать и отображать вычисленные значения величин. Например, можно реализовать стандартные процедуры измерений величин, которые указаны в стандартах DIN 45657, EN ISO 5349-1 и ISO 2631-1, с выполнением специфических требований и адаптаций.

Структурный анализатор

С помощью процедуры модального анализа и структурного анализатора imc WAVE можно исследовать резонансы механических конструкций. При известном усилии, приложенном к конструкции с датчиками ускорения, одновременная обработка всех сигналов позволяет определить передаточную функцию, которая в свою очередь полностью описывает вибрационное поведение конструкции.

Для последующей обработки и анализа сигналов можно использовать не только программу FAMOS, но и интерфейс для популярных программ анализа, таких как ME’Scope™ и p-Remus™.

Логическое расширение стандарта автоматического распознавания датчиков

Технология imc Plug & Measure - сложные конфигурации превращаются в детскую забаву

В основу технологии imc Plug & Measure положено автоматическое распознавание датчиков, принципы которого содержатся в стандарте IEEE 1451.4. Благодаря этому реализуется концепция возможности быстрой и безошибочной настройки даже неопытными пользователями.

Датчик с функцией автоматического распознавания или традиционный датчик, снабженный модулем памяти imc для распознавания датчиков, подключается непосредственно к устройству. Микросхема памяти датчика содержит данные о калибровке датчика и значения параметров измерительного устройства. Устройства серии С считывают эту информацию и настраивают сами себя соответствующим образом. После этого выполняется автоматическое распознавание всех неправильно назначенных измерительных каналов. Что может быть проще?

21

Особые преимущества и области применения

  • Быстрая и безошибочная настройка измерительных устройств
  • Уменьшение объема рутинных операций
  • Записываемые рекомендации параметров измерительных каналов (частота дискретизации, параметры фильтра и т. д.)
  • Стандартизация обозначений каналов для конкретных датчиков
  • Проверка калибровочных данных и их пригодности
  • Возможность быстрого и достоверного контроля калибровочных данных согласно стандарту ISO 9000
  • Мониторинг периодичности поверок
  • Управление датчиками независимо от измерительных устройств

20Баз данных для управления датчиками
Пользователи могут упростить управление информацией о датчиках с помощью ПО imcSensors (база данных датчиков для технологии imc Plug & Measure). Помимо импорта данных из электронной таблицы данных преобразователя, значения параметров можно также передать путем перетаскивания из базы данных датчиков в конфигурацию канала.

С помощью программного обеспечения измерительного устройства можно передать информацию о датчике из базы данных датчиков в микросхему памяти датчика и наоборот.

Возможности управления датчиками можно расширить за счет поддержки работы с устройствами считывания штрих-кодов. Благодаря автоматическому распознаванию датчиков и технологии imc Plug & Measure решение imcSensors ускоряет, упрощает и удешевляет использование и контроль множества различных датчиков.

22imcSensors представляет собой программное расширение для imcDevices. Однако imcSensors можно также использовать в качестве отдельного приложения. ПО imc Sensors разработано для обеспечения быстрого и полного доступа к информации о датчиках.

  • imcSensors предоставляет следующие возможности:
  • управление датчиками с помощью центральной базы данных
  • параметризация измерительных каналов систем серии С
  • отслеживание истории калибровок
  • проверка спецификаций

Помимо измерительных систем с функцией автоматического распознавания датчиков, imcSensors поддерживает работу с современными датчиками, использующими электронные таблицы данных преобразователя согласно стандарту IEEE 1451.4.

В этом случае рекомендуется использовать модули CS-7008 или CL-7016, так как их универсальные измерительные усилители обеспечивают прямое подключение широкого спектра датчиков.

Эффективная среда программирования с использованием COM™ или LabView™

42

Устройства серии С в испытательных стендах

Для использования испытательных стендов и специальных измерительных установок необходим адаптированный пользовательский интерфейс. Следовательно, системным интеграторам требуются специальные средства измерений, средства контроля процессов измерения и возможность обмена данными с внешними устройствами, такими как компоненты систем автоматизации, другие измерительные устройства и системы датчиков. Для таких случаев требуется разработать специальный испытательный стенд или программное обеспечение устройства.

Эффективность программирования и скорость реализации проекта по разработке программного обеспечения являются основными параметрами, влияющими на время и стоимость внедрения. Обновления и расширения обслуживания систем должны предоставляться быстро и по невысокой цене.

Программные интерфейсы устройств серии С позволяют легко и эффективно применять оборудование и программное обеспечение компании imc в сочетании с языком программирования, выбранным системным интегратором.

Вызовы функций в программе испытательной установки содержат всего лишь несколько строк кода

С помощью imcDevices всю процедуру измерения, в том числе все функции реального времени, отображение измеренных значений, интерактивные и автономные вычисления, хранение данных и формирование отчетов об измерениях, можно настроить и проверить до мельчайших деталей. Кроме того, все параметры можно быстро и легко загрузить с помощью всего лишь нескольких строк кода.

Контроль процесса измерения, обмен данными с другими устройствами и создание адаптированного пользовательского интерфейса остаются главными задачами, решение которых может потребовать индивидуального программирования.

43

Интерфейс COM

Все функции настройки, математические операции и средства обработки графики доступны профессиональным разработчикам программного обеспечения в виде библиотек COM™. Программист может выбрать языки программирования с поддержкой модели COM™, среди которых Visual Basic™, C++™, Delphi™ и многие другие.

Интерфейс LabVIEW™
LabView™ также является широко распространенной средой программирования в измерительной технике. Пользователи по достоинству оценят графический язык программирования, так как в нем используется синтаксис, похожий на схемы электрических соединений, а также функции, объединенные в решении Virtual Instruments (VIs™). Компания imc предлагает целый ряд решений VIs и примеров реализаций, которые доступны напрямую с помощью палитры функций LabView™. Решение VIs™ помогает настраивать, запускать/ останавливать и контролировать устройства (например, цифро-аналоговый преобразователь, генератор отклонений и т. д.), а также собирать результаты измерений.

ПО imc FAMOS для анализа сигналов

Самый быстрый способ обработки и уточнения результатов измерений называется: FAMOS. Данное ПО для анализа сигналов идеально адаптировано к потребностям инженеров и технических специалистов, занимающихся измерениями, и может использоваться на любой аппаратной платформе. Окно кривых предоставляет широкие возможности для отображения данных. Генератор отчётов упрощает документирование результатов измерений и анализа. Помимо формата данных imc программа FAMOS поддерживает широкий спектр других форматов благодаря файловому помощнику, который может быстро импортировать данные из устройств сторонних поставщиков. Весь процесс можно автоматизировать с помощью редактора последовательностей.36
35

Обмен данными

Поддержка широкого спектра форматов данных

Для надежного импорта и экспорта сторонних форматов данных программа FAMOS 5.0 использует файловый помощник и целый ряд предварительно заданных фильтров импорта. Для произвольно определяемых специальных форматов импорта и экспорта используется импорт на основе библиотек .dll и служебная программа ImExport для автономного преобразования файлов.

Благодаря новому интерфейсу визуализации в программе FAMOS 5.0 реализация новых форматов данных выполняется быстро и удобно.

Оптимизированный интерфейс для быстрого получения результатов

Анализ данных

Для полного понимания измеренных сигналов зачастую необходим автономный анализ. Программа FAMOS представляет собой систему анализа сигналов, сочетающую в себе хороший баланс удобства использования и универсальности. С помощью FAMOS 5.0 можно обрабатывать наборы данных любой длины и создавать вычислительные алгоритмы на основе обычных математических обозначений. Доступны передовые возможности отображения данных в виде графиков или таблиц.

37
 38

Отображение данных

Наглядное представление с помощью окна кривых

Наглядное представление и отображение результатов измерений - одни из выдающихся возможностей ПО FAMOS 5.0. Встроенный диспетчер кривых позволяет свободно настраивать окна кривых, двух- и трёхмерные графики, текстовое и табличное представление данных, а также гистограммы. Добавление каналов в окна кривых выполняется простым перетаскиванием. Функции курсора и неограниченное масштабирование вместе с окном обзора доступны в стандартной конфигурации аналогично возможностям создания и нанесения текста и маркеров линий.



Автоматизация

Повышение эффективности за счёт автоматизации процедур

FAMOS 5.0 содержит редактор последовательностей для автоматизированного анализа данных, в том числе с использованием циклов и условий выбора в рамках процедур вычислений.

Все команды, доступные для выполнения в редакторе формул, можно также использовать в редакторе последовательностей путем перетаскивания, что значительно упрощает создание макросов. Так как можно обойтись без навыков программирования, создание макросов значительно упрощается, а сложный анализ выполняется одним нажатием кнопки.

 39
 40

Документирование

Создание презентаций с использованием генератора отчётов

Каждый инженер знает, что выполнение измерений может быть наиболее трудоемкой частью испытания, в то время как подготовка документации занимает больше всего времени. Именно поэтому всё программное обеспечение imc содержит полнофункциональный генератор отчётов - встроенную настольную издательскую систему для удовлетворения особых требований специалистов в области измерений. Любое графическое представление измеренных сигналов, а также таблицы, рисунки и текст, можно вставить в документ путем перетаскивания или автоматически с помощью макроязыка FAMOS 5.0.



Комплекты расширения функциональности imc FAMOS
позволяют решить целый ряд специальных задач:

  • Анализ подсчета классов
  • Анализ отслеживания порядков
  • Проектирование цифровых фильтров
  • Улучшенный спектральный анализ
  • Обработка видеоданных (синхронизация данных изо-
  • бражений и результатов измерений)
  • Поддержка стандарта ASAM-ODS
  • Библиотека классов COM
 41

Характеристики

111

222

333

Конфигурация программного обеспечения всех систем

444

Вес и размеры

555

Для взаимного подключения систем imc используются разъемы DSUB. Почти все модули поставляются вместе со специализированными соединительными разъемами в рамках стандартного пакета комплектации. Открытые измерительные линии можно легко подключить к винтовым зажимам Phoenix с ослаблением натяжения. Металлизация внутреннего пространства корпуса терминального адаптера обеспечивает оптимальное экранирование. Компенсация холодного спая для измерения температуры, а также преобразование сигналов для ICP™, выполняются внутри терминального адаптера.



Поддержка

Поддержка, обучение, специальная помощь

44Высокая эксплуатационная готовность за счёт адаптированного обслуживания систем

Поддержка заказчиков необходима для оптимизации их работы с нашей продукцией, что позволяет защитить ценность наших инвестиций на многие годы вперед. Специализированное обслуживание систем обеспечивает непрерывную безаварийную работу с одновременной минимизацией общих издержек.

Наилучшее использование

Чтобы использовать оборудование наилучшим образом, необходимо хорошо разбираться во всех функциях измерительной системы. Самый быстрый способ достижения этого - заказать услуги обучения и ввода в эксплуатацию во время покупки измерительной системы.

Стандартные, специализированные и тематические учебные занятия

Новые заказчики ценят наши интенсивные вводные учебные занятия и используют их для экономии времени и денег. Опытные пользователи оценят специализированные учебные занятия и семинары по широкому спектру тем, связанных с измерительной техникой.

Если существует нехватка рабочей силы или необходимо решить хитроумную задачу...

Просто позвоните нам, и мы направим вам в помощь опытного технического специалиста.

Проблемы с оборудованием, программным обеспечением или проведением испытаний?

Воспользуйтесь квалифицированной и надежной горячей линией для решения проблем наших заказчиков. Если проблему невозможно устранить по телефону, мы можем попытаться выполнить дистанционное обслуживание через Интернет или организуем техническую помощь в личном порядке.

Доступные варианты обслуживания систем

  • Ввод в эксплуатацию
  • Продление гарантии
  • Рекомендации по эксплуатации системы
  • Срочное обслуживание
  • Поверка систем
  • Дистанционное обслуживание
  • Модернизация систем
  • Поддержка с выездом к клиенту
  • Обновление систем
  • Техническая поддержка
  • Обучение и многое другое

Необходима неотложная помощь?

Для быстрого получения помощи посетите веб-сайт компании imc.

На этом веб-сайте можно найти ответы на часто задаваемые вопросы, а также советы и хитрости, рекомендации по измерениям и решения проблем общего характера. Для получения информации просто посетите наш веб-сайт по адресу: www.imc-berlin.com и щелкните по ссылке Customer Support (Поддержка пользователей). Разделы веб-сайта упорядочены по темам, продуктам и проблемам, поэтому можно легко найти необходимую помощь.

01

Калибровка в рамках мониторинга измерительного оборудования

Мониторинг испытательного оборудования (согласно стандарту ISO 9000) требует регулярной проверки всего используемого испытательного оборудования. Данная калибровка может выполняться заказчиком, аккредитованной проверочной лабораторией или производителем. Для наибольшего удобства компания imc предлагает услуги поверки систем по доступным фиксированным ценам. Все измерительные системы имеют поверочный сертификат, предоставляемый производителем согласно стандарту ISO 9001.

02

Запросить цену
