Адаптируемая система измерения и управления для анализа смешанных сигналов
Краткий обзор
- Портативный и монтируемый в стойку
- Модульное перенастраиваемое аппаратное обеспечение, приспосабливаемое к изменениям проверочных требований
- Широкие возможности управления с рядом уровней разомкнутого и замкнутого контура и моделированием
- Одновременная регистрация аналоговых и цифровых данных и данных полевой/транспортной шины
- До 400 кс/с на систему и до 100 кс/с на канал
- Поддержка виртуального и физического датчика
- Высокотехнологичная и удобная система запуска
- Универсальные варианты хранения, в том числе встроенный сменный энергонезависимый носитель
- Возможность подключения по сети с другимиси стемами imc для синхронного сбора данных из нескольких тысяч каналов
- Встроенный анализ и предварительная обработка данных в реальном времени
- Автономное, дистанционное и интерактивное управление
На сегодняшний день из всех имеющихся в продаже систем обработки, imc CRONOScompact представляет собой единую наиболее комплексную систему сбора данных электромеханического тестирования. Объединение измерений, управления и моделирования в реальном времени в одном корпусе обеспечивает вас надежностью абсолютной синхронизации, а также удобство наличия всех ваших инструментов в одном месте.
Измеряете ли вы высокодинамические сигналы вплоть до диапазона звуковых частот, используете ли многочисленные контуры ПИД-управления для автоматизации испытательных стендов или выполняете контроль сигналов обработки и данных от промышленных шин по испытательному стенду в целом, imc CRONOScompact станет вашей универсальной системой. От высокого напряжения до подачи тока и от тензодатчиков до термопар, интегрированный сигнал, формируемый imc CRONOScompact, также гарантирует совместимость любого необходимого датчика.
Объединяя полный диапазон модульных вариантов ввода/вывода и формируемый imc CRONOScompact интегрированный сигнал, устройство обеспечивает универсальность и широкий выбор возможностей, позволяющих достичь наивысших уровней производительности ваших испытаний.
Используя проводные и беспроводные варианты подключения к сетям, а также удаленное подключение через imc LINK, вы можете управлять своими данными вне зависимости от того, где они собраны. В ситуации, когда для тестирования больше подходит работа без обслуживающего персонала, imc CRONOScompact также способен работать в автономном режиме, автоматически запуская сбор данных, управление и моделирование непосредственно после включения питания.
Все эти возможности доступны в модульном и перенастраиваемом портативном корпусах или в системе стеллажей 19”. Поэтому imc CRONOScompact подходит для бортовых и полевых испытаний и отлично приспособлен для автономных применений.
imc CRONOScompact: Компактное решение для всех ваших профессиональных требований к испытаниям.Поддержка ваших меняющихся задач
- Перенастраиваемая конструкция устройства с широким выбором сменных модулей усилителя/формирователя
- Программные настройки легко сохраняются, загружаются и изменяются в соответствии с требованиями к испытаниям
- Расширяемость с помощью сменных модулей или распределенных синхронных модулей ввода/вывода CAN
- Поддержка любых электромеханических датчиков при многоканальных измерениях со смешанными сигналами
- Простое переключение между интерактивной, удаленной или автономной работой в зависимости от испытаний
Эффективно распоряжайтесь своим временем
- Комплексный сбор данных испытательного стенда и управление в реальном масштабе времени в одном интегрированном устройстве
- Обработка данных в реальном масштабе времени в ходе испытаний с мгновенным доступом к результатам
- Удобная система запуска выборочно хранит важные данные с целью упрощенной заключительной обработки
- Быстрая перенастройка с помощью сменных модулей и/или регулируемых настроек
- Специализированные решения от imc для упрощения интеграции сторонних устройств
Экономьте свои финансы
- Универсальные усилители включают формирование сигнала для большинства типов датчиков, от статических до высокодинамических измерений
- Синхронная запись аналоговых и цифровых данных и данных промышленной полевой/транспортной шины в одной системе
- Уникальные врезные разъемы imc обеспечивают быстрое подключение любого датчика
- Поддерживает автоматическое распознавание датчика, а также добавление спецификации TEDS от imc
Повышение вашей независимости
- Измерения, управление в реальном масштабе времени и моделирование в одном устройстве
- Портативная конструкция подходит как для полевых условий, так и для испытательного стенда, в зависимости от требований к испытаниям
- Автономная работа с помощью переключения программируемого выключателя в случае, когда нельзя использовать персональный компьютер
- Возможность использования литий-ионной аккумуляторной батареи для длительного срока эксплуатации независимо от электрической сети
- Включает возможность автоматического запуска включения питания и внутреннего хранения
Сберегает ваши данные
- Надежный источник питания с резервным питанием для непрерывной работы
- Безотказная работа гарантирует целостность данных
- Хранение зарезервированных данных на локальный привод параллельно с сетевым хранением
Практическое использование
Включение моделируемых компонентов в типовые испытания
В связи с короткими циклами разработки изделий, востребованными на рынке сегодня, специалисты по испытаниям призваны обеспечить данные испытаний на ранних стадиях процесса разработки –зачастую до того, как станет действительно доступной вся система. Используя систему imc CRONOScompact, включающую опцию imc HiL (программно-аппаратное тестирование), вы можете легко встраивать модели Simulink, уже созданные разработчиками прямо в вашем испытательном стенде. Совмещая виртуальные и реальные сигналы, испытания могут быть выполнены в срок, следуя установленным стандартам и без изменения.
Совмещая аналоговые, CAN, FlexRay, LIN, ...
Транспортные испытания стали невероятно сложными, во многом, благодаря почти неограниченному количеству информации, доступной теперь через встроенные устройства управления. “К сожалению, когда мы проводим пилотное тестирование, то сталкиваемся с проблемой несовместимых бортовых шин и протоколов – одни – CAN, другие – LIN, а третьи – даже FlexRay”. Однако, после того как появилась возможность заказать системы imc CRONOScompact, включающие многочисленные виды синхронизированных автомобильных интерфейсов шин данных, ваши испытания больше не будут замедляться. Вы можете вводить все данные различных подсистем, включая сигналы физических датчиков, установленных на автомобиле, в одну централизованную базу хранения.
Гибкость при применениях испытательных стендов
Для сред испытательных стендов требуется гибкость как аппаратных, так и программных средств. На конечном этапе проектирования и разработки цикла разработки изделия типовой срок службы любого отдельного испытания составляет всего лишь несколько дней. Тот факт, что вы можете легко перенастраивать свой imc CRONOScompact с помощью различных сменных модулей, означает, что ваши аппаратные средства совместимы даже для самых необычных датчиков, иногда требуемых обстоятельствами. Со стороны программного обеспечения imc STUDIO также обеспечивает вас гибкостью и универсальностью. Четко структурированное и доступное, ПО предоставляет программируемый интерфейс для эффективной настройки и работы всех imc CRONOScompact. Используете ли вы стандартные функции или усовершенствованные сценарии, соединение imc STUDIO и imc CRONOScompact предложит вам ту гибкость, которая необходима для любого применения испытательных стендов.

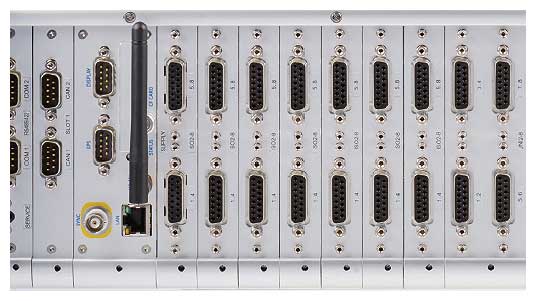

[ нажмите на картинку]Конструктив
Архитектур imc CRONOScompact
Ядром системы imc CRONOScompact являются базовый блок и сопряженный с ним корпус:
- Интерфейс Ethernet TCP/IP для конфигурирования системы и сбора интерактивных данных
- Встроенная флеш-память и дополнительное хранилище данных на жестком диске
- Обработка сигналов в режиме реального времени и контроль за проведением испытаний с помощью imc Online FAMOS
- GPS (для данных о времени и/или положении) и подключение внешнего дисплея
- Автономный запуск и логические схемы управления прерыванием питания, включая несколько опций батарей
Опции времени компоновки
imc CRONOScompact способен выполнять сбор данных с групповой скоростью вплоть до 400 кс/с на систему. Базовый блок можно настраивать с помощью ряда специализированных опций, включая расширения интерфейсов CAN или других промышленных шин, аналогового выхода синтезатора и модулей ПИД-регулятора, а также интерфейс imc HiL Simulink (встроенный целевой процессор). Подробное описание этих опций см. в таблице imc CRONOScompact.
Сменные модули imc CRONOScompact
Характеризуемые скоростью до 100 кс/с на канал, обладающие возможностью встроенного формирования сигнала и источниками питания датчиков, сменные модули отвечают на самые сложные вызовы в области сбора данных. Полностью синхронизируемые из любого места с помощью любого количества каналов (от нескольких до сотен), сменные модули imc CRONOScompact совместимы с любым физическим датчиком и любым типом сигнала, и включают не только формирование сигнала датчика, но и фильтрацию и преобразование в цифровую форму в одном компактном блоке, сменяемом в полевых условиях.
Сменные модули imc CRONOScompact
Одним из базовых принципов всех членов семейства imc CRONOS является встроенное синхронизированное управление: Обширный массив функциональных возможностей в реальном масштабе времени.
imc CRONOScompact хорошо подходит для взаимодействия с условиями испытаний, включая дискретные цифровые, а также и аналоговые входы и выходы (например, пропорциональное регулирование), и вход/выход CAN.
Обработка управляющих сигналов и простой логики зачастую выполняется без необходимости какого-либо программирования, а напрямую с помощью мощного механизма запуска.
Для выполнения расширенного анализа и управления в реальном масштабе времени imc Online FAMOS предоставляет возможность обработки задач, начиная от базовых статистических действий, таких, как определение минимального и максимального значений, среднего значения и среднеквадратичного действующего значения, и заканчивая более сложными вычислениями, такими, как спектральный анализ с помощью быстрого преобразования Фурье, классификация сигналов (конечноэлементный анализ усталости) и слежение порядков. Виртуальные каналы вычисляются в процессе обработки, в реальном масштабе времени.
Помимо этого, imc Online FAMOS расширяет возможности вашей системы по простому созданию управляющей логики, похожей на ПЛК и требующей минимальных специализированных знаний. Объединив чувствительное управление в реальном масштабе времени с регулированием по замкнутому циклу (включая ПИД-регулирование), система, таким образом, способна управлять всей автоматизацией испытательного стенда.Программное обеспечение
imc STUDIO – модульное программное обеспечение для измерений, управления и автоматизации
Захотите ли вы применять свой imc CRONOScompact в виде “черного ящика” для простого сбора данных, настроить “живой мониторинг” по сотням каналов во время испытаний опытного образца, или создать полностью автоматизированный режим работы испытательного стенда с помощью его собственной панели управления – с помощью imc STUDIO вы получите полный контроль над всем процессом измерения.
Стандартный imc STUDIO Профессиональный imc STUDIO Разработчик imc STUDIO Настройка и измерения
Настройка imc STUDIO- Простой выбор измерительного прибора
- Понятная настройка всех параметров оборудования
- Интеллектуальный механизм запуска
- Гибкие, в реальном масштабе времени,вычисления
- Структуризация управления проектом
Визуализация и отображения
Панель imc STUDIO (стандартная)- Удобные настройки imc Curve Window (2D/3D)
- Отображение видео в реальном масштабе времени
- Свободно настраиваемые элементы управления и отображения с помощью функции “перетащить и оставить”
- Создание отчетов
- Браузер данных для навигации по большим объемам данных
Последовательности проведения испытаний
Контроллер последовательности imc STUDIO- Автоматизация процедур испытаний и оценки
- Настройка с помощью функции “перетащить и оставить”
- От последовательного управления до автоматизированной оценки данных и создания отчетов
- Интерфейс imc FAMOS & MATLAB
Интерфейс пользователя
Панель imc STUDIO (профессиональная)- Интеллектуальные приборы (элементы интерфейса) и управляющие элементы
- Индивидуально настраиваемые графические интерфейсы пользователя
- Дополнительные прикладные компоненты для интерфейсов пользователей
- Полноэкранное отображение управление полномочиями
Автоматизация испытательного стенда
Автоматизация imc STUDIO- Платформа автоматизации в реальном масштабе времени
- Графическая среда разработки для испытательных стендов и испытательных установок с помощью функции “перетащить и оставить” или системы обозначений
- Аппаратное обеспечение imc обеспечивает необходимый детерминированный временной режим
- Контроль порогового значения в фоновом режиме
Эффективная системная интеграция
- Интеграция различных DLL
- Обработчик сценариев (.Net)
- Встроенное автоматизированное рабочее место
- Подключение к сторонним устройствам
- Выполнение анализа вашего собственного потока данных
- Интерфейс LabVIEW (VI)
- Интерфейс DIAdem
imc STUDIO Plug-In Дополнительное ПО Анализ оперативных данных
imc Online FAMOS- Анализ и вычисление потоков оперативных данных
- «Немедленные результаты» во время проведения измерений
- Автаркия в устройстве (imc Online FAMOS)
- Простой синтаксис
Анализ и документирование
imc FAMOS- Мощный анализ данных и документирование
- Полный диапазон предварительно заданных функций вычисления
- Создание многоуровневых макросов
- Создание графических интерфейсов,определяемых пользователем
- Управление большими массивами данных
Интегрирование видеосигнала
imc STUDIO Video- Синхронизированное во времени видео и сбор данных измерений
- Функция предварительного запуска
- До 4 синхронных видеокамер
- Два резервных канала на камеру с независимыми настройками выборки и запуска (каналы текущего контроля)
Веб-сервер
imc REMOTE- Конфигурируемая домашняя страница для отображения и управления измерительными устройствами imc
- Платформно-независимый доступ к устройствам с помощью стандартногоинтернет-браузера
- Мастер создания веб-дизайна для создания отдельных интернет-страниц
- Поддержка протокола https (SSL) для безопасного соединения
Управление датчиком
imc SENSORS- Управление любым датчиком
- Настройка каналов измерения из базы данных датчиков с помощью функции“перетащить и оставить”
- Описания от TEDS
Дистанционные испытания
imc LINK / imc WEBDEVICES- Удаленное подключение измерительных систем imc
- Автоматическая передача данных измерений в ПК или сервер
- Автоматизированные оценки
- Данные GPS на фоновой карте
- Решения «под ключ», включая IT
