Телеметрия Dx - надежное получение данных об измерении и передачи информации с помощью системы сбора данных , как например imc CRONOSflex .
→ pdf Скачать брошюру с описанием и техническими параметрами (526 KB)
→ pdf Руководство пользователя DX Telemetry System (1.79 MB)
Общие сведения
- Телеметрия Dx фирмы CAEMAX (группа компаний imc)состоит из 2х частей: передающей(Передающий блок Dx-SCT) и принимающей(Приёмный блок Dx-RCI).
- Телеметрия использует диапазон 868MHz или 2.4GHz (выбирается при заказе).
- Возможно одновременное использование до 4х передающих блоков с одним приёмным, каждый передающий блок имеет до 6ти измерительных каналов.
- Возможна выдача приёмником принятых от передающих блоков данных по CAN, ethernet, 6ти аналоговым выходам, запись на SD карточку (запланированная опция).
- Максимальное суммарное количество передаваемых данных от всех передающих блоков: 4800 измерений в секунду (не считая служебных каналов).
Быстрая настройка при испытании автомобилей.
При работе в полевых условиях важна скорость установки оборудования. При использовании передатчика Dx в корпусе со встроенным питанием система готова к работе за минимальное время.Этот корпус надёжно защищает от ударов камней и воды. Независимо от места установки передатчика, будь то колёса, моторный отсек или трансмиссия, разные типы антенн позволяют обеспечить бесперебойную передачу данных - даже в недоступных местах.
Благодаря совместной работе до четырёх передатчиков с одним приёмником, телеметрия Dx позволяет одновременно мерить сигналы с нескольких валов или колёс.
Гибкая и устойчивая к широкому диапазону температур для стендовых испытаний.
Для стендовых испытаний важна простота интеграции с существующим оборудованием. CAN интерфейс и аналоговые входа телеметрии Dx это обеспечивают.
Стандартный передатчик Dx позволяет решить многие задачи измерения моментов, температур, например при испытании кручений или напряжений.
Что касается расчёта моментов или углов поворотов, существует специальная система, позволяющая выдавать получающуюся мощность в физических единицах по стандартным интерфейсам.
Высокотемпературная версия передатчиков позволяет проводить климатические испытания в диапазоне температур от -40 до +125 °C.
Широкие возможности измерения ветряных турбин.
Измерительное оборудование для ветрянных турбин должно требовать минимального обслуживания и иметь возможность удалённого управления.
Благодаря встроенному в приёмнике Dx телеметрии веб-серверу, можно по сети удалённо настроить или перезапустить измерение. Приёмник Dx телеметрии восстанавливает свою работу после пропадания питания.
Передатчик позволяет использовать тензодатчики для измерения моментов, кручений, а так же подключить специализированные датчики углов поворота лопастей, положения ротора.
Систему можно использовать как самостоятельный независимый регистратор данных.
Законченное решение.
При комплексном испытании автомобилей, ветряных турбин или других механизмов необходимо измерять множество различных физических величин.Это включает в себя в том числе сигналы с тензодатчиков, акселерометров, датчиков силы, частоты, цифровые сигналы с блоков бортовой электроники.
Для построения такой системы измерительные системы imc позволяют обеспечить синхронный сбор данных и напрямую сопрягаются с телеметрией Dx фирмы CAEMAX. Более того, ПО фирмы imc предоставляет богатый инструментарий для обработки и визуализации данных.
Передающий блок Dx-SCT
Каналы 1-2 можно настроить в одном из следующих режимов:
- Полный мост;
- Полумоста с внутренним дополнением;
- Дифференциальный вход для термопары;
- Недифференциальных входа для термопар.
Каналы 1-2 имеют входные диапазоны напряжений от ± 2mV до ± 2V, напряжение питания моста 4.096V, защиту от короткого замыкания, 16-битные АЦП, антиалайзинговые фильтры с частотой среза в 1 / 5 частоты сбора данных, 6-полюсные Баттерворта.
Аналогично для каналов 3-4.
Каналы 5-6 имеют входа по напряжению. Канал 5 имеет дифференциальный вход, канал 6 — недифференциальный. Каналы 5-6 имеют входные диапазоны напряжений от ± 0.2V до ± 22V, 16-битные АЦП, антиалайзинговые фильтры с частотой среза в 1 / 5 частоты сбора данных, 6-полюсные Баттерворта.
Дополнительно передаются служебные каналы: температура передающего блока, напряжение питания.
Параметр Значение Комментарий Входной вольтаж в милливольтах Полный мост 2 входа Полумост 4 входа Питание моста 4.096В (макс. 40 мА ) 13 программируемых диапазонов измерений настраиваемых дистанционно
Входной диапазон ±0,244 мВ/В ±1000 мВ/В Термопара 2 дифференциальных или 4 несимметричных входов Электрическое напряжение 2 дифференциальных или 4 несимметричных входов Входное напряжение ±1 мВ/В s ±4096 мВ/В 13 программируемых диапазонов измерений настраиваемых дистанционно Разрешение 16bit Точность от 0,01% до 0,025% Частота выборки Dx: макс. 4.6 кГц на канал
Dx-HT: макс. 5.0 кГц на каналСглаживающий фильтр Баттерворта 6 порядка Входной вольтаж в милливольтах Электрическое напряжение 1 дифференциальный или 1 несимметричный вход Входной диапазон ±0.011В ±45.065В Частота выборки макс. 4.6 кГц на канал Dx-HT: макс. 5.0 кГц на канал Сглаживающий фильтр Баттерворта 6 порядка Дополнительные каналы для контроля: Питание SCT
(Формирования сигнала и передатчик)Диапазон измерения 6В до 41,5 В Разрешение 10 мВ Температура SCTs Диапазон измерений:
для Dx: от -30 ° C до + 100 ° С,
для DX-НТ: от -30 ° C до +150 ° CРазрешение 0,034 ° C Диапазон измерения уровня сигнала -99 ДБм до -10 дБм Разрешение 1 дБм Общие данные Питание Индукционная головка, Кольцо статора, DC-питания 7 В до 39 В Рабочая температура Dx: от -40 ° C до +85 ° C
Dx HT: от -40 ° C до +125 ° CПередача данных Пакеты данных с обнаружением ошибок Частота передачи Dx: 13 частот в диапазоне 868 МГц
Dx HT: 17 частот в диапазоне 2.4 ГГц
Свободно регулируется с помощью дистанционного управления. Допускается параллельное подключение нескольких систем Мощность передачи Максимум. 10 дБм Максимум. Суммарная скорость выборки всей системы Dx (количество):
1 SCT: 4,6 кГц
2 SCT: 7,2 кГц
3 SCT: 3,0 кГц
4 SCT: 4,0 кГцDx HT: (количество):
1 SCT: 5,0 кГц
2 SCT: 8,0 кГц
3 SCT: 3,6 кГц
4 SCT: 4,8 кГцМатериал корпуса высоко температурный полимер Габариты 45 х 25 х 10 мм Вес примерно 14 гр. Приёмный блок Dx-RCI
Схемы
питания

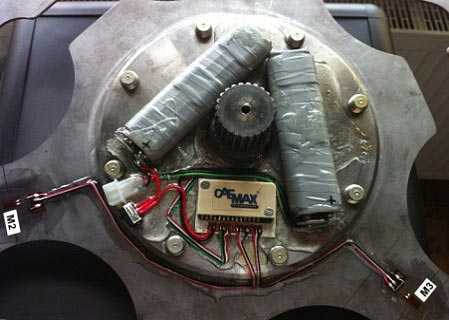

Аккумуляторы
Кольцо статора
Индукционная головка
Варианты крепления

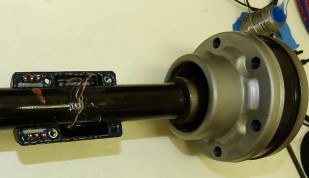

Исполнение в виде специального разборного кольца, которое собранное на валу имеет класс защиты IP67
Возможны другие варианты крепления, питания по требованию заказчика.
Варианты антенн

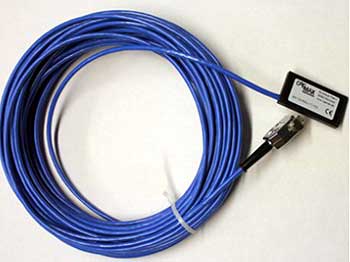

Dx-RSU, дополнительный блок с антенной, работающей вместо встроенной в приёмный блок, максимальная длинна кабеля до приёмного блока – 30 м.
Плоская антенна, подключаемая вместо встроенной, имеет защиту IP67, максимальная длинна кабеля до приёмного блока — 10 м.
Антенна, крепящаяся на зеркале заднего вида
Возможны другие варианты по требованию заказчика.
