Телеметрия MTP-NT – небольшая и гибкая телеметрическая система с модульной конструкцией. Состоит из свободно выбираемых сенсорных модулей, модуля контроллера и индуктивного передающего блока. В зависимости от потребностей пользователя, телеметрическая система может быть свободно собрана и впоследствии адаптирована.
| Каналы: 2 - 256 |
| Диапазон частоты сигнала: 0 – 24 кГц |
| Тип вводимых данных: тензометрический датчик, TH-K, PT100, PT1000, пьезоэлектрический акселерометр, напряжение |
| Разрешение: 16 бит (внутреннее – 18 бит) |
| Передача: индуктивная |
| Электропитание: индуктивное |
| Корпус: надежный и водонепроницаемый |
| Рабочая температура: -40 … +85 (125) °C |
| Размеры модуля: 60 x 40 x 10 мм |
Несколько модулей, только один контроллер

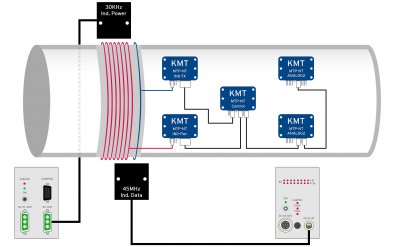

При помощи одного модуля контроллера MTP-NT можно контролировать до 128 модулей (256 каналов). Модули могут быть размещены рядом с датчиками и подключены друг к другу на больших расстояниях до 10 м с помощью бесшумных цифровых выходов. Это позволяет избежать нежелательного шума. Выходной сигнал контроллера MTP-NT представляет собой поразрядный PCM-сигнал, который модулируется для беспроводной передачи и может передаваться индуктивно на расстояния до 50 мм. Он предназначен для скорости передачи данных до 10 Мбит/с.
Беспроводное электропитание
На постоянных установках, например, на испытательных стендах или производственных объектах, телеметрия часто должна работать бесперебойно в течение нескольких дней или недель. Для этой цели телеметрия MTP использует бесконтактный индуктивный источник питания. Используя неподвижную индуктивную головку и катушку приемника на вращающемся элементе, напряжение питания для телеметрии передается бесконтактно.
Беспроводная передача
В зависимости от применения доступны различные бесконтактные линии передачи, например, индуктивная катушка-антенна для расстояний до 50 мм и скорости передачи до 10 Мбит/с. Это позволяет, например, для 32 параллельных каналов, использовать ширину полосы сигнала до 6 000 Гц и соответствующую 24 000 Гц с восемью каналами.
Приемный блок
В приемном блоке MTP-NT собираются все данные от передающих модулей. Через интерфейс Ethernet данные могут быть перенаправлены в систему более высокого уровня. Интегрированное решение обеспечивается измерительными системами imc с интерфейсом TELDEC, которые осуществляют синхронизацию телеметрии и всех других датчиков и систем, подключенных к системе imc, по времени.
