СЕНСОРИКА-М
 РФ1010SS - 3D сортирующая машина

Измерительная машина предназначена для бесконтактного измерения геометрических параметров объектов, в частности семян подсолнечника, и представляет собой автономный программно-аппаратный комплекс.

Технические характеристики машины могут быть изменены под конкретную задачу.

 РФ1010SS - 3D сортирующая машина

Поле сканирования, мм 300x400
Погрешность, мм ±0,1

Спецификация

3D лазерная сортирующая машина РФ1010SS

Спецификация RF1010SS

Принцип работы

В основу работы машины положен принцип 3D лазерного сканирования объекта/объектов с последующим получением 3D компьютерной модели и определения из полученной модели геометрических параметров.

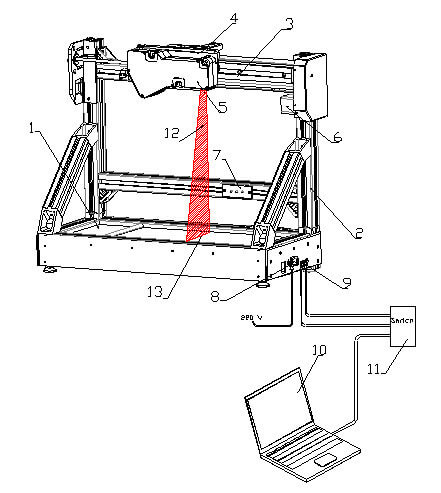

Устройство машины поясняется рисунком 1.
Машина содержит стол 1, на котором установлена рамная конструкция 2 с направляющей 3. На направляющей 3 установлена каретка 4, несущая лазерный сканер 5. Каретка 4 приводится в движение шаговым двигателем 6 посредством шарико-винтовой пары (не показана). В крайних положениях каретки 4 установлены концевые выключатели (не показаны). На раме 2 установлен блок индикации 7. На боковой панели машины установлен разъем питания 8 (220В) и два сетевых гнезда 9 для подключения Ethernet. Подключение машины к ПК 10 осуществляется через сетевой коммутатор 11.

Устройство RF1010SS

Лазерное излучение 12 сканера 5 формируется в виде линии 13 и проецируется на стол 1, на котором расположены контролируемые объекты. Длина лазерной линии соответствует ширине стола. Полученное изображение контура (профиля сечения) объектов, расположенных на столе, анализируется сигнальным процессором сканера, который рассчитывает расстояние до объекта (координата Z точек) для каждой из множества точек вдоль лазерной линии на объекте (координата Х точек).
Машина работает следующим образом.
Установленный на каретке лазерный сканер перемещается вдоль стола 1, направление перемещения формирует координату Y. Через определенные фиксированные линейные интервалы вдоль координаты Y, задаваемые шаговым приводом, лазерный сканер определяет координаты точек профиля объектов (X,Z). В результате получают 3D компьютерную модель отсканированной области в виде облака точек с известными координатами (X,Y,Z). Требуемые геометрические параметры объектов рассчитываются из полученной 3D модели.
