Бесконтактное измерение скорости и дистанции - ИСД-3
isd logo

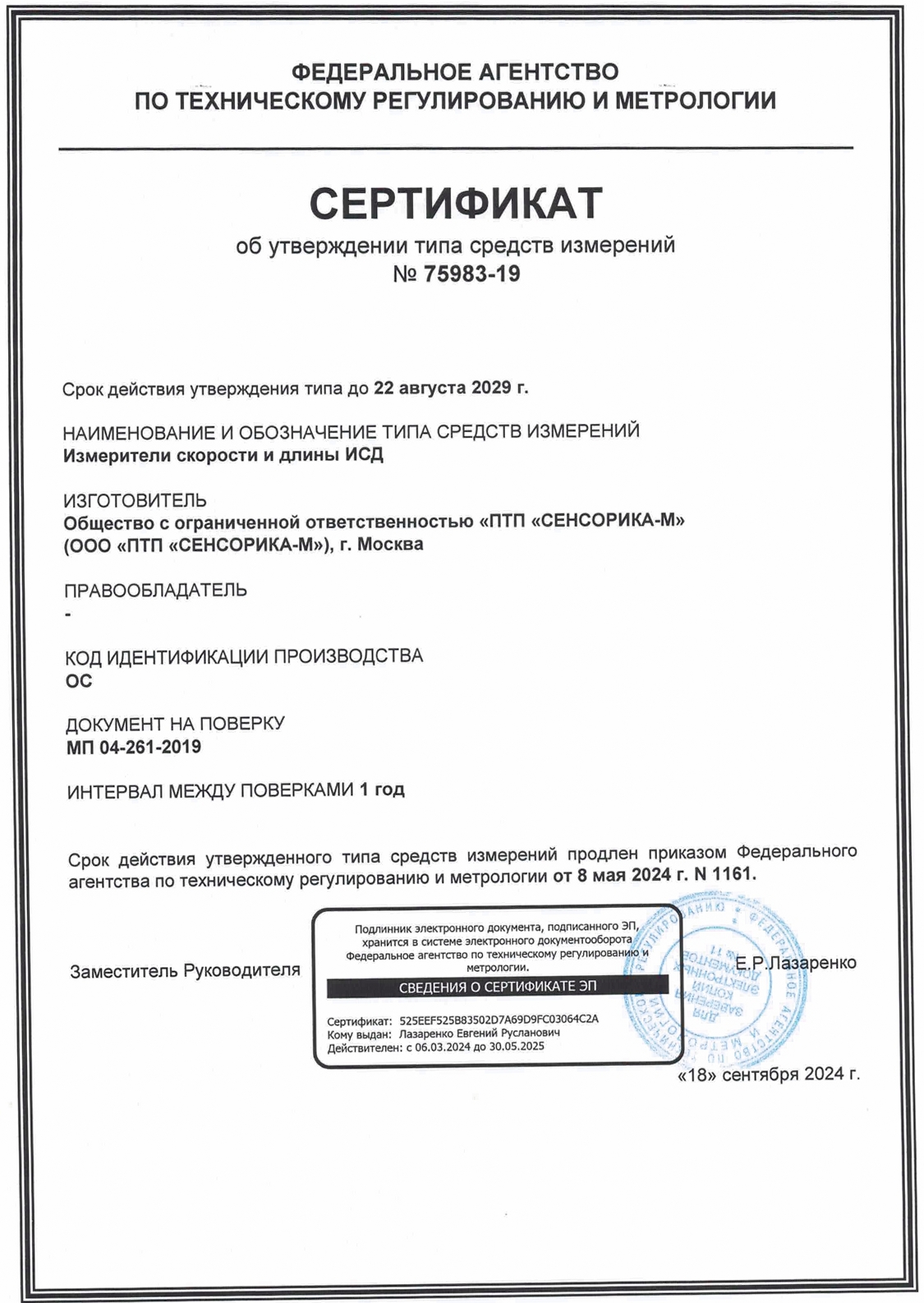

Свидетельство об утверждении типа средств измерений
ISD 3 - оптический датчик скорости

Оптический датчик ИСД-3 предназначен для высокоточного, бесконтактного измерения скорости и пройденного пути транспортным средством относительно дороги (в автомобильной промышленности) а также для измерения скорости и длины материалов, движущихся относительно датчика (в индустрии).

Принцип измерения - растровая пространственная фильтрация изображения объекта, технология защищается патентами.

ОБЩЕЕ ОПИСАНИЕ

  • Высокая точность измерений - 0,03 - 0,1% в индустриальных применениях и 0,1 - 0,2% в автомобильных.
  • Широкий диапазон номинальных расстояний до объекта - от 10 см до 80 см и широкий диапазон допустимых изменений расстояния, которое может изменяться при измерениях до 4-х раз.
  • Большая светосила оптики - до 1:4, поскольку нет необходимости диафрагмирования приемной оптики. Как следствие, для освещения объекта достаточно 10 Вт галогенной лампы и во многих случаях даже 1,2 Вт ИК-диода.
  • Широкий динамический диапазон яркости объекта - при измерениях она может изменяться до 105 раз и резкие перепады яркости не искажают измерений
  • Легкий, но прочный и герметичный корпус, класс защиты от окружающей среды - IP67.

Замечание: Конструкция датчика и его характеристики постоянно улучшаются, поэтому конкретный внешний вид и характеристики могут отличаться от приведенных в данном документе без ухудшения функциональности датчика.

Электромагнитная совместимость
Датчики разработаны для использования в промышленности и соответствуют следующим стандартам:

  • EN 55022:2006 Оборудование информационных технологий. Характеристики радиопомех. Пределы и методы измерений.
  • EN 61000-6-2:2005 Электромагнитная совместимость. Общие стандарты. Помехоустойчивость к промышленной окружающей среде.
  • EN 61326-1:2006 Электрооборудование для измерения, управления и лабораторного использования. Требования к электромагнитной совместимости. Общие требования.

Технические характеристик

ПараметрЗначениеКомментарии
Диапазон измеряемых скоростей0,2 – 50 М/с Другие пределы по запросу.
Пределы абсолютной погрешности измерения скорости±0,5 - 0,1% СКОЧем меньше номинальное расстояние – тем больше точность
Точность измерения расстояния*

<±0,05 % СКО

После калибровки для устранения геометрических ошибок установки датчика, на пути >100м
Определение направления движенияЕстьОпция, по заказу – на корпус датчика устанавливается дополнительный модуль
Частота измерений10 - 70Гц (47 Гц типично)Другие по запросу
Номинальное расстояние до дороги и допустимое изменение (диапазон расстояний)

15 – 60 см

± 30% от± 30% отноминала**

Другие по запросу
Напряжение питания (допустимое)12В номинальное (10 – 14,5), 24В (9-36 В) Другие по запросу
Потребляемая мощность

Сенсор: 17 Вт

Модуль обработки: 1,5 Вт


Диапазон рабочих температур сенсора-20…+50˚С

Для низких температур в корпус датчика может устанавливаться модуль термостабилизации мощностью до 12 Вт (опция)

Вес сенсора + крепежные хомуты280г + 120гБез кабеля
Размеры сенсораØ55 x 205 мм + осветительСм. рис.2.
Размеры модуля обработки120 x 100 x 35 ммБез учета разъемов
Длина кабеля сенсора3 мДо 10 м по запросу
Длина кабеля питания1,5 мДо 10 м по запросу
Защита сенсора от окружающей средыIP67
Магнитные крепления сенсора4 магнита по 16 Кг прижимной силыОпция, см рис.2.

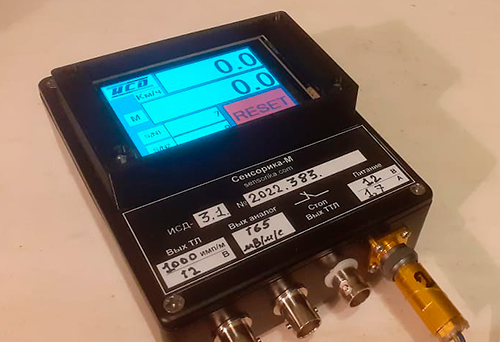

Блок обработки сигнала:

Размеры корпуса, мм

Вес, г

120х100х35

350



Выходные сигналы блока обработки:

Аналоговый:

Частотный:

Цифровой:







Скорость, 65 -150 мВ/м/с, до 3,3 В.

Путь, 1000 Имп/м (=скорость 1000 Гц/м/с), меандр 0 – 5 В либо 0 – Uпит, до 200 КГц.

Передача всех параметров и настройка датчика по Ethernet (протокол UDP) либо по COM-USB (UART)



Типичные значения, могут настраиваться пользователем (см. далее описание ПО).

Разрядность ЦАП – 12 бит, частоты – 32 бит.

При использовании Ethernet в качестве основного воз- можно также дублирование выходных данных по UART.



Физическая задержка обновления выходных сигналов (latency)28 мсБез усреднения. Подробнее см. далее.
Поставляемое ПО для работы с датчиком

- Программа для считывания данных по сети, отображение данных и параметров датчика, сохранение в файл ASCII.

- Программа для диагностики датчика.

- Пример работы в LabView 8.2.1

- DLL считывания данных по сети для встраивания в ПО пользователя.

- Конфигурирование параметров датчика – по сети, через любой браузер.

Подробнее см. далее.

Возможно создание специализированного ПО по ТЗ заказчика.

* После предварительной калибровки для компенсации геометрических неточностей установки.

**Для типичного дорожного покрытия. На гладких малоконтрастных поверхностях верхний предел может быть меньше. На краях рабочего диапазона точность измерений снижается.





Схема соединений

Состав системы и схема соединений показаны на рисунке:

Состав системы ISD-3Схема соединений ISD-3


Обозначения при заказе

 ИСД – 5.[1 или 2]– [x]см– [ET или ET+UART или USB ] – AN(U или I) – PL([x]В) – SM – [x]В - [x]м/с-[x]м -[Тип разъема][x]м– H – M – PC –FC – EU

СимволНаименование
1 или 2Вариант исполнения (pdf смотрите описание типа измерения (10.24 MB))
[x] cmНоминальное расстояние до объекта 1*
ET, ET+UART или USB

Цифровые интерфейсы 2*:

ET - Ethernet интерфейс

ET+UART – опция к ET 3*

USB – через конвертер COM-USB.

Одновременная установка разных интерфейсов невозможна!

AN(U или I)Аналоговый выход по напряжению (U) – базовый вариант - или току (I)
PLИмпульсный выход (один канал) – базовый вариант. Уровень 12В (3, 5, 24 В – опции). ENC (уровень,В)– энкодерный выход А и B (сдвинутый на 90 град) 4*
SMФункция останова импульсного выхода
[x

Номинальное напряжение питания от 9 до 24В.

48В или 220В - Опции.

[x]м/сНеобходимый диапазон измеряемых скоростей 5*
[xДлина кабеля от датчика к блоку контроллера, м
Тип разъема (длина кабе-ля)[x

CL – автомобильный прикуриватель

PG – сетевой адаптер питания

- - открытые концы

Длина кабеля питания, м

ННаличие встроенного нагревателя (термостабилизатора) (опция)
MМагнитный крепеж

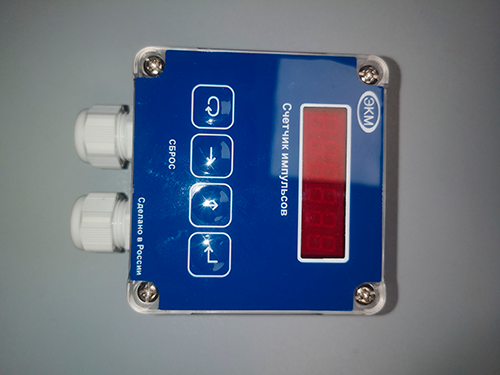

PCИндикатор длины (как правило, промышленный счетчик)

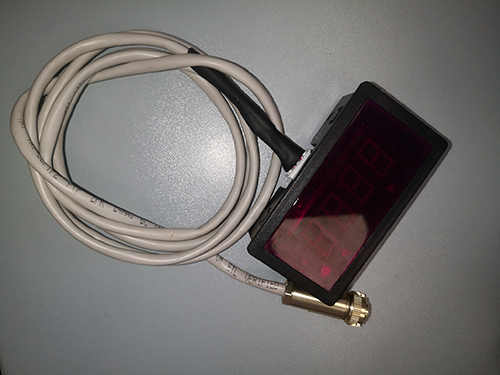

FCИндикатор скорости
EUПереходник Ethernet-USB (если в ноутбуке пользователя нет разъема Eternet)
КомментарииМожно коротко описать назначение датчика (дорожный/промышленный), а также конкретизировать указанные параметры, например, токовый выход 0-20мА или 4-20мА или: при питании 12В требуется уровень импульсного выхода 5В или 24В и т.п.

Символ "[" и  "]" при обозначении заказа указывать не надо.

Можно коротко описать назначение датчика (дорожный/промышленный), а также конкретизировать указанные параметры, например, токовый выход 0-20мА или 4-20мА или: при питании 12В требуется уровень импульсного выхода 5В или 24В и т.п.





1* По возможности следует выбирать минимальное расстояние, подходящее для данной задачи. Чем меньше номинал, тем выше точность измерений.

2* Основной протокол должен быть один, поскольку в зависимости от него используются различные пользовательские программы (см. далее).

3* В дополнение к основному может быть установлен отдельный разъем - выход данных по UART, например, для их передачи непосредственно на пользовательский контроллер или на смарт-дисплей (нужно указать необходимый формат посылки данных).

4* Эмуляция энкодера, т.е. направление движения не определяется (фаза не изменяется при реверсе направления). Используется, если у пользовательской системы нет одноканального счетного входа.

5* Указывается реально необходимый диапазон. Необходим для оптимизации параметров датчика, в том числе, полосы электронного тракта. Минимальный предел скорости 0,05 м/с, максимальный – 120 м/с. Однако, следует помнить, что динамический диапазон при конкретных настройках датчика составляет 1:1000.
