СЕНСОРИКА-М
РФ580 - измеритель толщины листовых материалов
рф580

Назначение

Устройство предназначено для бесконтактного измерения толщины листовых материалов (лент, досок, пластин и т.п.) и представляет собой автономный программно-аппаратный комплекс, включающий лазерные датчики и устройство индикации.



Устройство и принцип работы

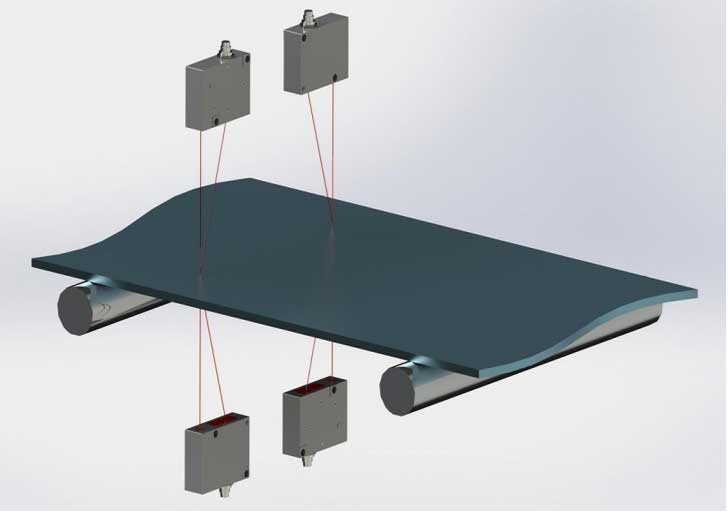

Устройство может поддерживать неограниченное число точек контроля толщины. Каждая точка контроля это один или два датчика, установленных по схемам, показанным на рисунке 1.

Схема №1: При использовании одного датчика толщина материала определяется как разница расстояний от базовой поверхности, на которой располагается материал, до верхней поверхности материала, измеренных лазерным датчиком.

Cхема №2: При использовании двух датчиков толщина материала определяется как разница расстояний до двух поверхностей материала, измеренных каждым из датчиков.

Для обеих схем измерения положение датчиков калибруется по отношению к базовой поверхности, либо по отношению друг к другу, соответственно.

rf580 - Устройство и принцип работы

Рисунок 1. Схема №1 с одним датчиком (слева) и схема №2 с двумя датчиками (справа)


Лазерные датчики

В устройстве используются Триангуляционные лазерные датчики Серии РФ603. Руководство по эксплуатации датчиков доступно по данной ссылке:

Триангуляционный датчик РФ603



Устройство индикации

Устройство индикации показано на Рисунке 3. Устройство предназначено для приема информации с лазерных датчиков, анализа и отображения результатов измерений.

Подключение датчиков производится через разъёмы 2 и 3. Отображение информации осуществляется на ЖК дисплее с сенсорным экраном (1). Для извещения о выходе толщины за допуск предусмотрена звуковая сигнализация. Вывод значения толщины производится на основе анализа значения показаний датчика (датчиков), рассчитанных за заданное время усреднения, и повторяется с периодом, равным времени усреднения. Кроме того, устройство содержит два выхода (Открытый коллектор), разъёмы 5 и 6, срабатывающих по превышению установленного допуска толщины, Рисунок 2.

RF580 PDA



Основные технические данные

Параметр

Значение

Диапазон измерения толщины, мм

по заказу

Погрешность измерения толщины, мм

±0,1% рабочего диапазона датчика (для лазерных датчиков) или в соответствии со спецификакцией на контактные датчики

Входной интерфейс подключения датчиков

RS485

Выходной интерфейс, передача результата

Ethernet

Быстродействие, измерений/с

до 9400

Напряжение питания, В

сеть переменного тока с частотой (50 ± 1) Гц, номинальным напряжением 220 с допускаемым отклонением напряжения ±10 %

Потребляемая мощность, Вт

10

Условия эксплуатации

Температура окр. воздуха, °С

+1..+35

Отн. влажность воздуха, %

65 (при 25°С)



Пример обозначения при заказе

RF580-N-N1-SERIAL-N3

Символ

Описание

N

Количество подключаемых точек контроля.

N1

Количество датчиков в точке контроля (1 или 2).

SERIAL

Тип последовательного интерфейса датчиков: RS485 - 485 или Ethernet - ET.

N3

Количество логических выходов.
