 | Комплекс предназначен для автоматизированных измерений 17 геометрических параметров колесных пар локомотивов при их ремонте. Контролируемые параметры: Контролируемые параметры колес: диаметр и овальность бандажа по кругу катания, толщина и ширина бандажа, толщина и высота гребня, отклонение профиля поверхности катания от максимального шаблона. Контролируемые параметры зубчатого колеса: толщина зуба. Контролируемые параметры колесной пары: расстояние между внутренними боковыми поверхностями бандажей, ступиц. зубчатых колес. Контролируемые параметры оси: диаметры буксовой шейки, преподступичных частей, средней частей оси, диаметр шейки под моторно-осевой подшипник. |
Принцип работы
Методы контроля

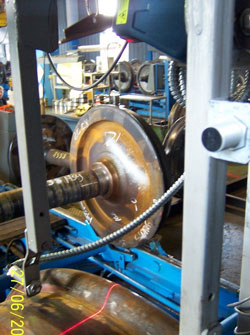

Измерение всех параметров производится бесконтактными методами за один оборот вращающейся в центрах колёсной пары.
Для измерения профиля поверхности катания и размеров колёс используются 2D лазерные сканеры Серии РФ620.
Для прецизионных измерений диаметров буксовых шеек оси используются оптические микрометры Серии РФ656.
Остальные размеры колёсной пары измеряются триангуляционными лазерными датчиками Cерии РФ603.
